7.1.2 正確的器件設置

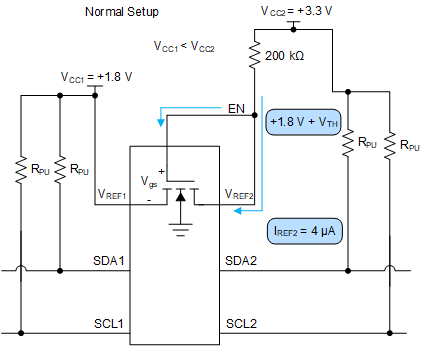

在圖 7-1 所示的正常設置中，使能引腳和 VREF2 短接在一起并連接至一個 200kΩ 的電阻器，然后建立一個等于 VREF1 加上 FET 閾值電壓的基準電壓。此基準電壓有助于更有效地將低電平從一側傳遞到另一側，同時仍然分離兩側不同的上拉電壓。
圖 7-1 正常設置請注意確保 VREF2 在它和 VCC2 之間連接了一個外部電阻器。如果 VREF2 在沒有電阻器的情況下直接連接到 VCC2 電源軌，那么從 VCC2 到 VCC1 沒有外部電阻來限制電流，如圖 7-2 所示。這實際上看起來像是供電流通過的低阻抗路徑，如果流經導通 FET 的電流大于絕對最大額定值中指定的絕對最大連續通道電流，則可能會斷開導通 FET。VCC1 和 VCC2 之間的電壓差越高，連續通道電流越大。

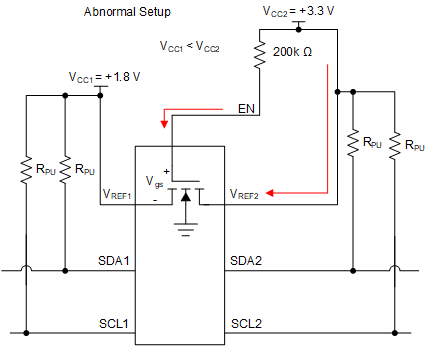

圖 7-2 顯示了不適當?shù)脑O(shè)置。如果 VCC2 大于 VCC1 但小于 Vth，則 VCC1 和 VCC2 之間的阻抗較高，導致漏源電流較低，所以不會對器件造成損壞。當 VCC2 變?yōu)楸?VCC1 大 Vth 時，就會出現問題。在此事件期間，NFET 導通并開始傳導電流。此電流取決于柵源電壓和漏源電壓。
圖 7-2 異常設置
