1 特性
- 符合汽車應用 標準
- 音頻輸入
- 4 通道 I2S 或 4/8 通道 TDM 輸入
- 輸入采樣率：44.1kHz、48kHz、96kHz
- 輸入格式：16 位至 32 位 I2S 和 TDM
- 音頻輸出
- 4 通道橋接負載 (BTL)，可選并行橋接負載 (PBTL)
- 高達 2.1MHz 的輸出開關頻率
- 在 4Ω 負載、14.4V 電源電壓和 10% THD 的條件下，輸出功率為 27W
- 在 2Ω 負載、14.4V 電源電壓和 10% THD 的條件下，輸出功率為 27W
- 在 2Ω 負載、18V PBTL 和 10% THD 的條件下，輸出功率為 80W
- 在 4Ω 負載和 14.4V 電源電壓條件下的音頻性能
- 輸出功率為 1W 時的總諧波失真 + 噪聲 (THD+N) < 0.03%
- 42µVRMS 輸出噪聲
- –90dB 串擾
- 負載診斷功能
- 輸出負載開路和短路
- 輸出至電池短路或接地短路
- 線路輸出檢測高達 6kΩ
- 無輸入時鐘時也可運行
- 用于高頻揚聲器檢測的交流診斷功能
- 保護
- 輸出限流
- 輸出短路保護
- 40V 負載突降
- 可承受接地開路和電源開路
- 直流偏移
- 過熱
- 欠壓和過壓
- 常規運行
- 評估模塊 (EVM) 通過 CISPR25-L5 電磁兼容性 (EMC) 規范
- 4.5V 至 18V 電源電壓
- I2C 控制具有 4 個地址選項
- 削波檢測和熱警告
2 應用
- 汽車音響主機
- 汽車外部放大器模塊
3 說明
TAS6424L-Q1 器件是一款 4 通道數字輸入 D 類音頻放大器，專為汽車音響主機和外部放大器模塊而設計。在 14.4V 電源電壓條件下，當負載為 4Ω、THD+N 為 10% 時，該器件可提供 4 通道的 27W 輸出功率；當負載為 2Ω、THD+N 為 10% 時，該器件可提供 27W 的輸出功率。。與傳統的線性放大器解決方案相比，D 類拓撲技術顯著提高了器件效率。輸出開關頻率既可以設置為高于調幅 (AM) 頻帶，以消除 AM 頻帶干擾并降低輸出濾波需求及成本；也可以設置為低于 AM 頻帶，以優化器件效率。
4.5V 至 18V 的寬電源電壓范圍有助于將啟停 應用中的音頻失真降至最低程度。
該器件融合了要求苛刻的 OEM 應用領域所需的 所有 功能。該器件具有內置負載診斷功能，用于檢測和診斷誤接的輸出，以及檢測交流耦合的高頻揚聲器，以幫助縮短制造過程中的測試時間。
該器件采用 56 引腳 HTSSOP PowerPAD ™封裝，外露散熱焊盤朝上。
有關引腳兼容的 2 通道器件信息，請參閱 TAS6422-Q1 器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TAS6424L-Q1 | HSSOP (56) | 18.41mm × 7.49mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

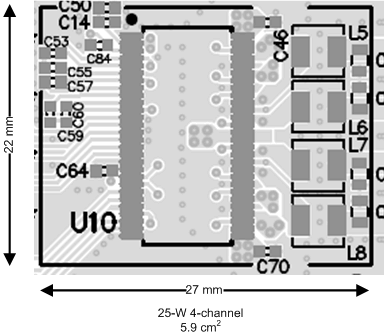

PCB 區域
4 修訂歷史記錄
| 日期 | 修訂版本 | 注釋 |
|---|---|---|
| 2017 年 3 月 | * | 初始發行版。 |
