9.4.3 散熱焊盤
將散熱焊盤焊接到 GND 平面。平面將用作散熱器。有關角焊盤尺寸和位置的詳細信息，請參見本文檔末尾的節 12。

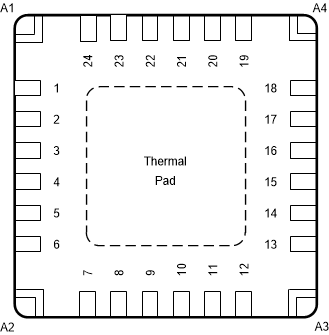

圖 9-7 散熱焊盤角落位置表 9-3 散熱焊盤角落
| 角落 | 說明 |
|---|---|
| A1 | 內部連接到散熱焊盤。保持懸空或與散熱焊盤連接到同一平面。 |
| A2 | |
| A3 | |
| A4 |
