ZHCSX58A September 2024 – October 2025 TAS2320
PRODUCTION DATA
6.5.3 常規 I2C 運行
I2C 總線使用 SDA（數據）和 SCL（時鐘）這兩個信號，通過串行數據傳輸在系統中的集成電路之間進行通信。地址和數據 8 位字節優先以 MSB 的形式傳輸。此外，總線上傳輸的每個字節都由接收器件通過一個響應位進行響應。每次傳輸操作從控制器器件在總線上驅動啟動條件開始，到控制器器件在總線上驅動停止條件結束。當時鐘處于邏輯高電平時，總線使用數據引腳 (SDA) 上的轉換來指示啟動和停止條件。SDA 上從高電平轉換到低電平表示啟動，而從低電平轉換到高電平表示停止。正常的數據位轉換必須發生在時鐘周期的低電平時間內。
控制器器件會驅動一個啟動條件，后跟 7 位目標地址和讀取/寫入 (R/W) 位，以開啟與另一個器件的通信，然后等待響應條件。目標器件會在響應時鐘期間將 SDA 保持為低電平以指示響應。當發生這種情況時，控制器器件會傳輸序列的下一個字節。每個目標器件都通過一個唯一的 7 位目標地址加上 R/W 位（1 個字節）進行尋址。所有兼容器件均使用線與連接，通過雙向總線共享相同的信號。

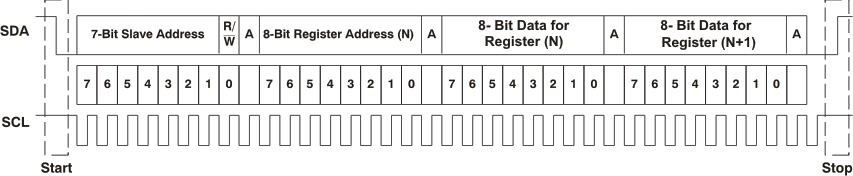

在啟動和停止條件之間可以傳輸的字節數沒有限制。在傳輸最后一個字時，控制器器件會生成一個停止條件以釋放總線。圖 6-10 顯示了一般的數據傳輸序列。
圖 6-10 典型的 I2C 序列在系統中，對 SDA 和 SCL 信號使用外部上拉電阻器，以設置總線的邏輯高電平。SDA 和 SCL 電壓不得超過器件電源電壓 IOVDD。
