ZHCSN45B December 2021 – December 2023 SN75LVPE5412
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RUA|42
散熱焊盤機械數據 (封裝 | 引腳)
- RUA|42
訂購信息
3 說明
SN75LVPE5412 是一款具有集成式多路信號分離器的四通道線性轉接驅動器。這款低功耗、高性能線性轉接驅動器專為支持 PCIe 5.0 和其他速率高達 32Gbps 的接口而設計。
SN75LVPE5412 接收器部署了連續時間線性均衡器 (CTLE)，可提供高頻增強。均衡器可以打開由于 PCB 布線或電纜等互連介質引起的碼間串擾 (ISI) 而完全關閉的輸入眼圖。在 PCIe 鏈路訓練期間，線性轉接驅動器與根復合體 (RC) 和端點 (EP) 之間的無源通道作為一個整體接受訓練，以達到理想的發送和接收均衡設置，從而實現出色的電氣鏈路。該器件具有低通道間串擾、低附加抖動和極低的回波損耗，因此在鏈路中幾乎可作為無源元件。這款器件具有內部線性穩壓器，對板上電源噪聲具有高抗擾度，從而為高速數據路徑提供純凈電源。
SN75LVPE5412 在量產期間實施了高速測試，從而確保可靠的高產量制造。此器件還具有低交流和直流增益變化，可在各種平臺部署中提供一致的均衡功能。
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。

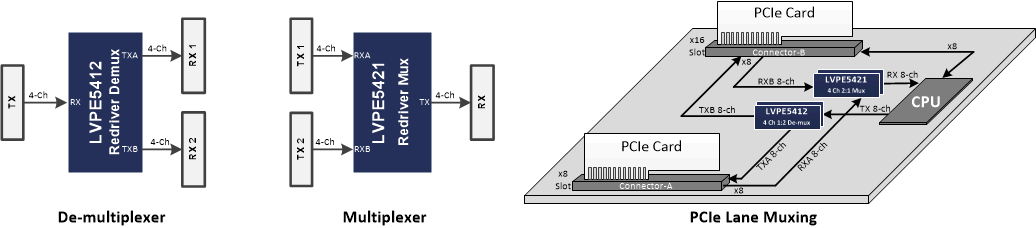

應用用例
