ZHCSX67 October 2024 SN75LVPE3101
PRODUCTION DATA
6.3.2 線性均衡
借助線性均衡器，SN75LVPE3101 可以在電氣上縮短特定通道，從而延長有效長度。

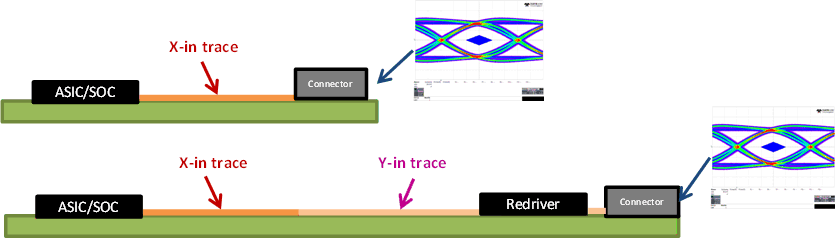

圖 6-1 線性均衡器使用 SN75LVPE3101 時，可以使較長的布線具有與較短布線相似的插入損耗。例如，可以使長度為 X + Y 英寸的長布線具有與 X 英寸較短布線相似的損耗特性。
每個通道的接收器均衡級別由 CHx_EQ1 和 CHx_EQ2 引腳的狀態決定，其中 x = 1 或 2。
表 6-2 EQ 配置選項
| EQ 設置編號 | CHx_EQ2 引腳電平 | CHx_EQ1 引腳電平 | 2.5GHz/4GHz/5GHz 時的 EQ 增益 (dB) |
|---|---|---|---|
| 1 | 0 | 0 | 1.0/2.3/3.6 |
| 2 | 0 | R | 2.1/4.0/5.5 |
| 3 | 0 | F | 3.0/5.2/6.8 |
| 4 | 0 | 1 | 4.0/6.4/8.1 |
| 5 | R | 0 | 4.6/7.2/9.0 |
| 6 | R | R | 5.5/8.2/10.0 |
| 7 | R | F | 6.2/9.0/10.8 |
| 8 | R | 1 | 6.9/9.8/11.6 |
| 9 | F | 0 | 7.3/10.2/11.9 |
| 10 | F | R | 7.9/10.9/12.6 |
| 11 | F | F | 8.4/11.4/13.1 |
| 12 | F | 1 | 9.0/12.0/13.7 |
| 13 | 1 | 0 | 9.4/12.3/14.1 |
| 14 | 1 | R | 9.9/12.8/14.6 |
| 15 | 1 | F | 10.3/13.2/14.9 |
| 16 | 1 | 1 | 10.7/13.6/15.3 |
