在此示例中，SN75LVPE3101 將其直流增益固定為 0dB，線性范圍固定為 1200mV。SN75LVPE3101 執行遠端接收器終端檢測，并在 TX1 和 TX2 上均檢測到遠端終端時啟用上行和下行路徑。

為 SATA 器件定義的交流耦合電容范圍遠小于為 SATA Express 和 PCI Express (PCIe) 定義的交流耦合電容范圍，如圖 7-2 所示。雖然 SN75LVPE3101 通常可以檢測 PCIe 和 SATA Express 器件的接收器終端，但 SATA 12nF（最大值）交流耦合電容器會阻止 SN75LVPE3101 檢測 SATA 器件接收器終端。要糾正此問題，必須在 C_TX2 和 miniCard/mSATA 插槽之間放置一個鐵氧體磁珠以及 49.9? 電阻器。當 PCIe 或 SATA Express 處于活動狀態時，可以使用 NFET 將這些元件與高速通道隔離，如圖 7-4 所示。TI 建議只要出現 SATA 器件，就要啟用 NFET。選擇的鐵氧體磁珠必須在 100MHz 頻率時至少具有 600? 阻抗，以免影響高速信號。TI 建議使用 Murata BLM03AG601SN1、BLM03HD601SN1D 或其他供應商提供的具有類似特性的鐵氧體磁珠。對于僅需要支持 PCIe 和 SATA Express 而不需要支持 SATA 的應用，不需要鐵氧體磁珠和 49.9? 電阻器。

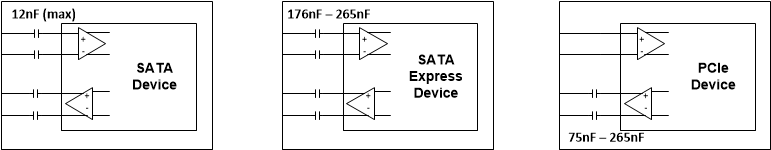

圖 7-2 適用于 SATA、SATA Express 和 PCIe 器件的交流耦合電容器實施方案

當 SN75LVPE3101 的上行和下行路徑均啟用時，其功耗為 P_{(ACTIVE_1200mV)}。為了在系統 S3/S4/S5 狀態下節省系統功耗，TI 建議控制 SN75LVPE3101 EN 引腳。只要系統進入低功耗狀態（S3、S4 或 S5），TI 建議將 EN 引腳置為無效。當 EN 引腳置為無效后，SN75LVPE3101 的功耗為 P_(SHUTDOWN)。只要系統退出低功耗狀態，就必須將此引腳置為有效。

SN75LVPE3101 會補償上行（C 到 D）和下行（A 到 B）兩個方向的通道損耗。應將 CH1_EQ[2:1] 和 CH2_EQ[2:1] 引腳配置為盡可能與通道插入損耗匹配的均衡設置。在此特定示例中，CH2_EQ[2:1] 用于 A 到 B 路徑（即 PCIe/SATA/SATA Express 主機和 SN75LVPE3101 之間的通道），而 CH1_EQ[2:1] 用于 C 到 D 路徑（即 SN75LVPE3101 與 miniCard/mSATA 插槽之間的通道）。

在此特定示例中，通道 A-B 的布線長度為 8 英寸，布線寬度為 4mil。該特定通道在 5GHz 時的插入損耗約為 0.83dB/英寸。這相當于整個 8 英寸布線的損耗約為 6.7dB，如圖 7-3 所示。PCIe/SATA/SATA Express 主機、SN75LVPE3101 和交流耦合電容器的封裝所導致的額外損耗會增加 1.5dB。這會使 5GHz 時的整個通道損耗達到 6.7dB + 1.5dB = 8.2dB。此示例中的通道 A-B 連接到 SN75LVPE3101 RX2P/N 輸入，因此 CH2_EQ[2:1] 引腳用于調整 SN75LVPE3101 RX2P/N 均衡設置。設置 CH2_EQ[2:1] 引腳，使 SN75LVPE3101 均衡介于 5dB 和 8dB 之間。如果主機具有發送器去加重，最好使用接近 5dB 的值。

頻率 = 5GHz

dB(SDD21) = -6.666

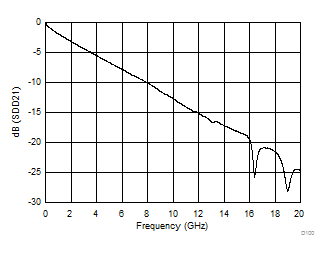

圖 7-3 8 英寸 FR4 布線長度和 4mil FR4 布線寬度的插入損耗

對上行路徑（C 到 D）使用類似的方法。在此特定示例中，C 到 D 的布線長度為 2 英寸，布線寬度為 4mil。這相當于 5GHz 時約為 1.5dB。SATA/SATA Express/PCIe 器件也存在通道損耗，可與 C 到 D 通道損耗相加。在此示例中，假設可以使用 5dB 的值來補償 C 到 D 通道損耗以及與 SATA/SATA Express/PCIe 器件相關的損耗。設置 CH1_EQ[2:1] 引腳，使 SN75LVPE3101 均衡為 5dB。

圖 7-4 SATA/PCIe/SATA Express 原理圖示例
