1 特性
- DisplayPort™支持高達 3.4Gbps 數據速率的物理層輸入端口到 TMDS 物理層輸出端口
- 支持 DisplayPort 雙模標準版本 1.1
- 支持 HDMI1.4b 變送器電氣參數
- 集成了 TMDS 電平轉換器和時鐘和數據恢復 (CDR) 功能
- 自適應接收器均衡器和可編程固定均衡器
- 可選去加重功能
- 低功耗典型值
- 390mW（3.4Gbps 重定時器）
- 10mW（關斷狀態）
- 集成了 DVI 和 HDMI 標識識別雙模 DP 2 類功能
- 有源 I2C[4] 緩沖器
- 主信道輸入交換
- I2C[4] 和引腳設置可編程
- 工業溫度范圍：
–40°C 至 85°C (SN65DP149) - 擴展商業溫度范圍：
0°C 至 85°C (SN75DP149) - 40 引腳、0.4mm 間距、5mm × 5mm WQFN 封裝
2 應用
- 個人計算機
- 下一代適配器軟件狗
- 臺式計算機
- 筆記本電腦
- 擴展基座
- HDTV
- 獨立顯卡
- 平板電腦
3 說明
SNx5DP149 器件是一款雙模[1] DisplayPort 轉最小化傳輸差分信號 (TMDS) 重定時器，支持?jǐn)?shù)字視頻接口 (DVI) 1.0 以及高清多媒體接口 (HDMI) 1.4b 輸出信號。SNx5DP149 器件通過 DDC 鏈路支持雙模標準版本 1.1 的 1 類和 2 類應用。SNx5DP149 器件的每條數據信道支持的數據速率高達 3.4Gbps，可支持超高清 (4K × 2K/30Hz) 8 位彩色高分辨率視頻和 1080p 16 位色深的彩色 HDTV (1920 × 1080/60Hz)。SNx5DP149 器件在數據速率低于 1Gbps 時可自動配置為轉接驅動器，在超過該速率后可自動配置為重定時器。此特性可通過 I2C[4] 編程來關閉。
為確保信號完整性，SNx5DP149 器件實現了多種 功能。SNx5DP149 接收器支持自適應和固定均衡，以便消除電路板走線或電纜因帶寬受限而引起的碼間串?dāng)_ (ISI) 抖動或損耗。用作重定時器時，內置的時鐘和數據恢復 (CDR) 功能可清除輸入端高頻和視頻源的隨機抖動。發送器提供多種 功能 不僅有利于達到合規要求，還能夠減少系統設計問題，例如去加重功能可補償驅動長電纜或高損耗電路板走線時的衰減。SNx5DP149 器件還包含使用 Vsadj 引腳外部電阻實現的 TMDS 輸出幅值調節功能、源端選擇功能和輸出轉換率控制功能。器件的運行和配置可通過引腳設置或 I2C[4] 編程。
SNx5DP149 器件實現了多種方法來進行電源管理和有功功率降低。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65DP149 SN75DP149 |
WQFN (40) | 5.00mm x 5.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

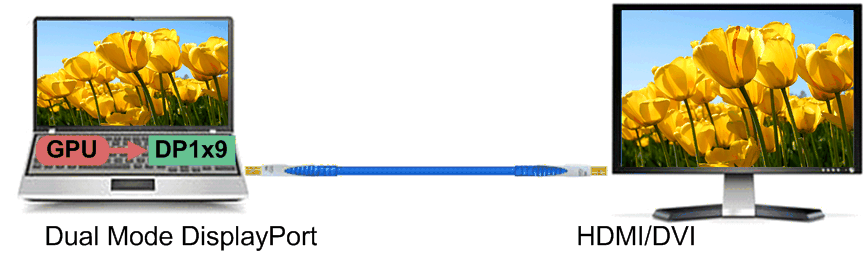

DP149 母板應用結構

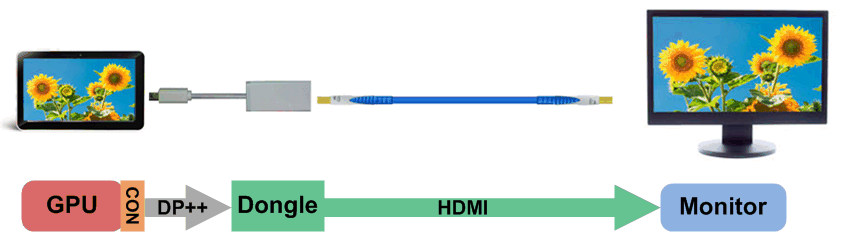

DP149 軟件狗應用結構
