ZHCSTI9D October 1990 – October 2023 SN65175 , SN75175
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NS|16
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN65175 和 SN75175 是具有三態輸出的單片四路差分線路接收器。這些器件符合 ANSI 標準 EIA/TIA-422-B、RS-423-B 和 RS-485 以及數項 ITU 建議的要求。這些標準適用于速率高達 10 兆位/秒的平衡多點總線傳輸。兩對接收器中的每一對都具有一個共用的高電平有效使能端。
這些接收器具有高輸入阻抗、用于提高抗噪性的輸入遲滯、以及在 ±12V 共模輸入電壓范圍內 ±200mV 的輸入靈敏度。SN65175 和 SN75175 與 SN75172 或 SN75174 四路差分線路驅動器配合使用時，可實現卓越性能。
SN65175 的額定工作溫度范圍為 ?40°C 至 85°C。SN75175 的額定工作溫度范圍為 0°C 至 70°C。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN65175 | D（SOIC，16） | 9.9mm × 6mm |
| SN75175 | N（PDIP、16） | 19.3mm × 9.4mm |
| D（SOIC，16） | 9.9mm × 6mm | |
| NS（SOP，16） | 10.2mm × 7.8mm |
(1) 有關所有詳細信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

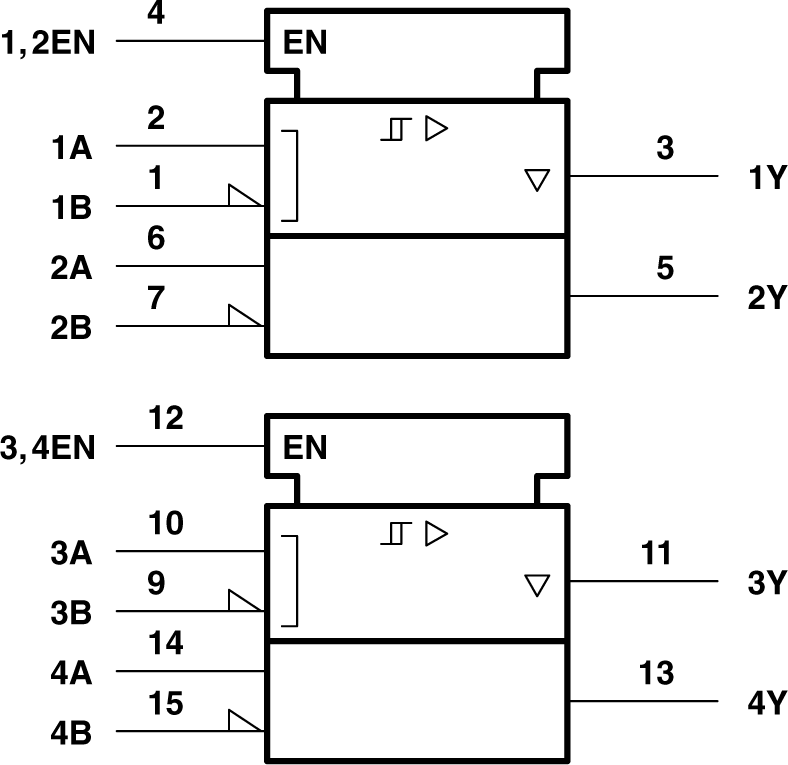

邏輯符號 (1)

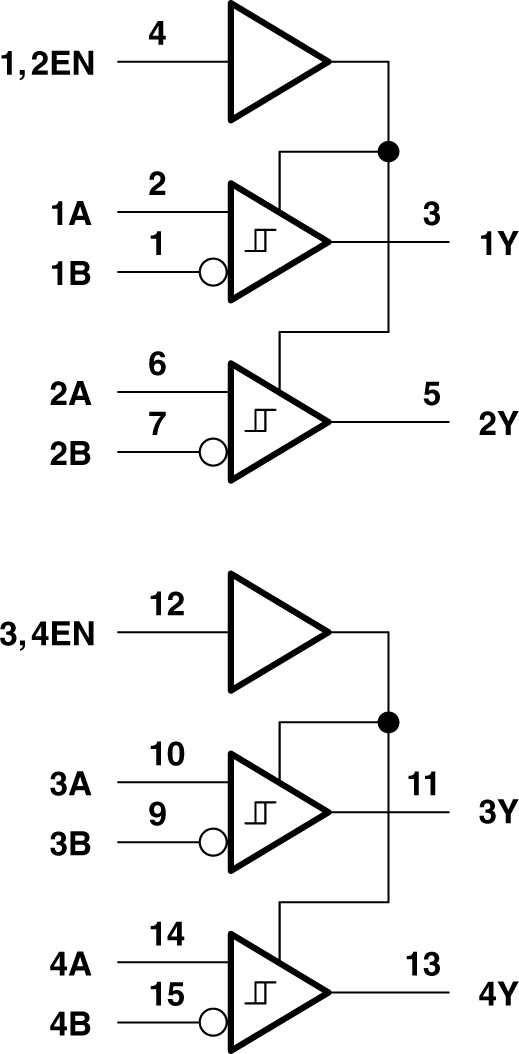

邏輯圖（正邏輯）1. 此符號符合 ANSI/IEEE 標準 91-1984 和 IEC 出版物 617-12。
