ZHCSW06C October 1980 – April 2024 SN75174
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- N|16
- DW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN75174 是一款具有三態輸出的單片四路差分線路接收器，符合 ANSI 標準 EIA/TIA-422-B、RS-485 和 ITU 建議 V.11 的要求。該器件經優化，能夠以高達 4 兆波特的速率實現平衡多點總線傳輸。每個驅動器都具有較寬的正負共模輸出電壓范圍，因此適用于嘈雜環境中的合用線應用。
SN75174 可提供正負電流限制和熱關斷功能，避免傳輸總線出現線路故障狀況。在結溫約為 150°C 時關斷。該器件在與 SN75173 或 SN75175 四路差分線路接收器配合使用時性能更高。
SN75174 的工作溫度范圍是 0°C 至 70°C。
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

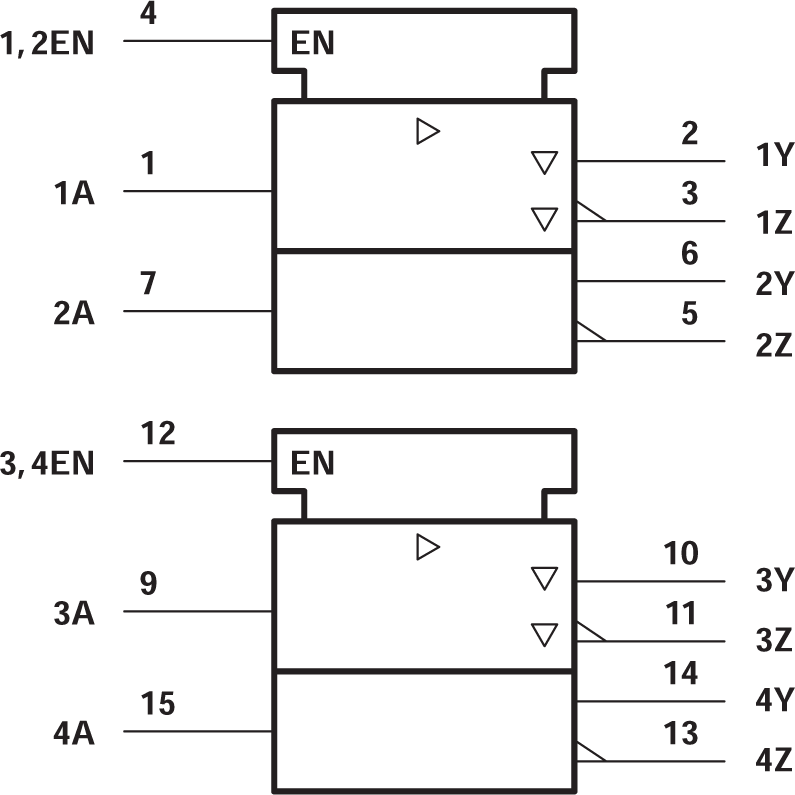

邏輯符號

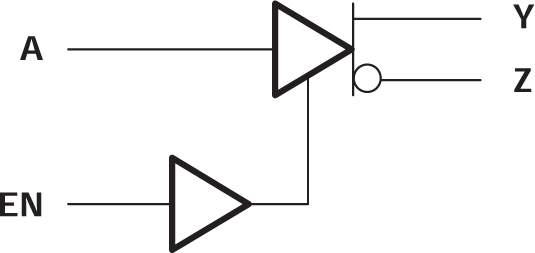

邏輯圖，每個驅動器（正邏輯）
