6 參數測量信息
對于下表中列出的示例，波形之間的相位關系是任意選擇的。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?，tt < 2.5ns。
輸出單獨測量，每次測量一個輸入轉換。
(1) CL 包括探頭和測試夾具電容。
圖 6-1 推挽輸出的負載電路
(1) tr 和 tf 之間的較大值與 tt 相同。
圖 6-3 電壓波形，輸入和輸出轉換時間

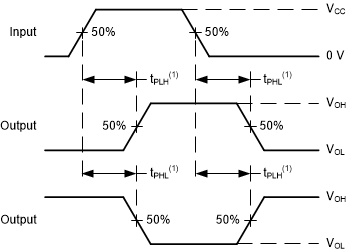

(1) tPLH 和 tPHL 之間的較大者與 tpd 相同。
圖 6-2 電壓波形傳播延遲
