ZHCSSW0 August 2023 SN74LV595B-EP
PRODUCTION DATA
7 參數測量信息
A. CL 包括探頭和夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。
波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr ≤ 3ns
且 tf ≤ 3ns。
且 tf ≤ 3ns。
D. 一次測量一個輸出，每次測量一個輸入轉換。
E. tPLZ 和 tPHZ 與 tdis 一樣。
F. tPZL 和 tPZH 與 ten 一樣。
G. tPHL 和 tPLH 與 tpd 一樣。
H. 并非所有參數和波形都適用于所有器件。

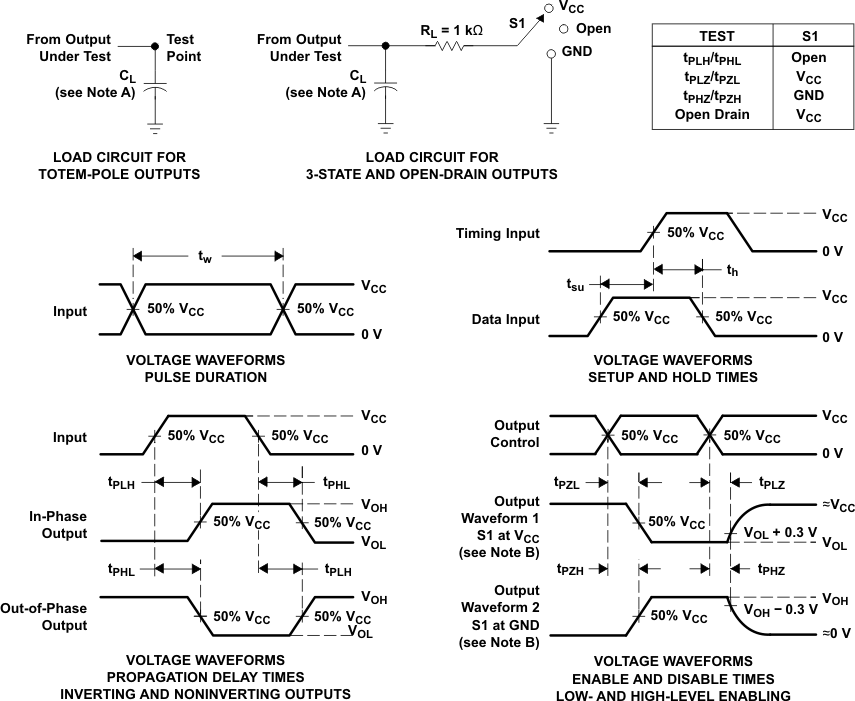

圖 7-1 負載電路和電壓波形
