3 說明
這些雙路 4 通道 CMOS 模擬多路復用器和多路解復用器可在 1.0V 至 5.5V VCC 電壓下運行。
SN7LV4052A-Q1 器件能夠處理模擬和數字信號。每個通道允許傳輸振幅高達 5.5V（峰值）的信號。
應用包括用于模數和數模轉換系統的信號選通、斬波、調制/解調（調制解調器）以及信號多路復用。
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

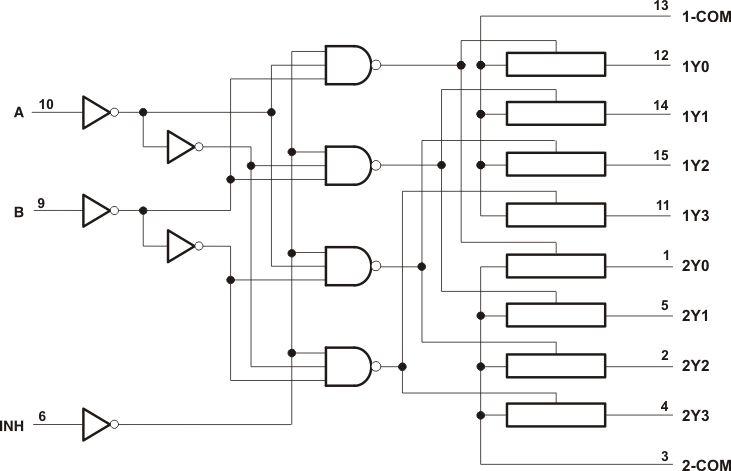

邏輯圖（正邏輯）
