ZHCSS84A May 2023 – November 2023 SN74LV1T126-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DBV|5
- DCK|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN74LV1T126-Q1 是一款具有三態輸出和集成電壓轉換功能的單路緩沖門。該緩沖器以正邏輯執行布爾函數 Y = A。通過對 OE 引腳施加低電平，可以將輸出置于高阻態。輸出電平以電源電壓 (VCC) 為基準，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
該輸入經設計，具有較低閾值電路，支持較低電壓 CMOS 輸入的升壓轉換（例如 1.2V 輸入轉換為 1.8V 輸出或 1.8V 輸入轉換為 3.3V 輸出）。此外，5V 容限輸入引腳可實現降壓轉換（例如 3.3V 轉 2.5V 輸出）。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸（標稱值）(3) |
|---|---|---|---|
| SN74LV1T126-Q1 | DCK（SC70，5） | 2mm × 2.1mm | 2mm x 1.25mm |
| DBV（SOT-23，5) | 2.9mm × 2.8mm | 2.9mm × 1.6mm |
(1) 有關詳細信息，請參閱 節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

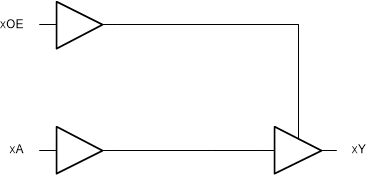

簡化邏輯圖（正邏輯）
