3 說明
SN74LV165A-Q1 器件是 8 位并行負載移位寄存器，旨在于 2V 至 5.5V VCC 下運行。
器件計時時，數據通過串行輸出 QH 傳輸。當移位/負載 (SH/LD) 輸入為低電平時，可支持八個單獨的直接數據輸入，從而實現在每個級的并行輸入。SN74LV165A-Q1 器件具有時鐘抑制功能和補充串行輸出 QH。
該器件專用于使用 Ioff 的局部斷電應用。Ioff 電路會禁用輸出，從而在器件斷電時防止電流回流損壞器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74LV165A-Q1 | WBQB（WQFN、16） | 3.60 × 2.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

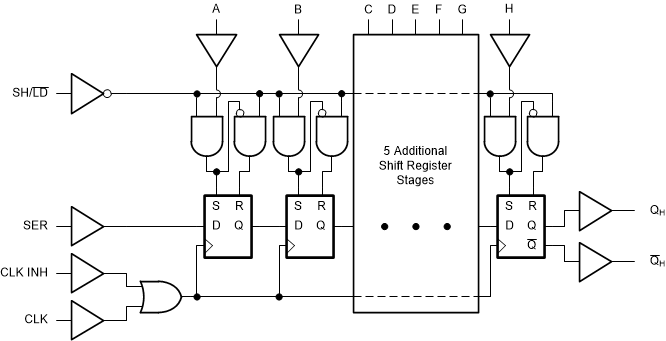

邏輯圖（正邏輯）
