6.9 典型特性
TA = 25°C

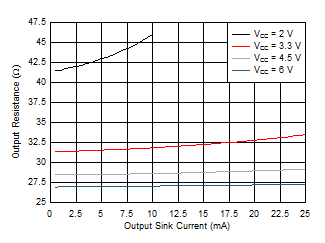

圖 6-1 低電平狀態下的輸出驅動器電阻

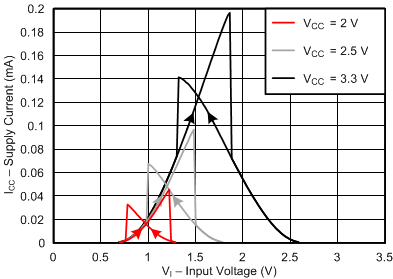

圖 6-3 2V、2.5V 和 3.3V 輸入電壓電源上的電源電流
圖 6-2 高電平狀態下的輸出驅動器電阻

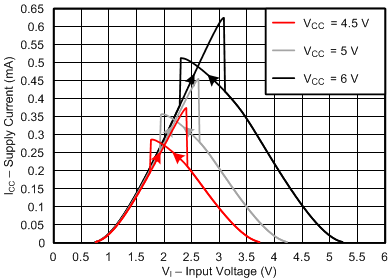

圖 6-4 4.5V、5V 和 6V 輸入電壓電源上的電源電流
