3 說明
SN74CBT3383C 是一種具備低導通狀態電阻 (ron) 的高速 TTL 兼容型 FET 總線交換開關，可實現超短傳播延遲。SN74CBT3383C A 端口和 B 端口上的有源下沖保護電路可檢測下沖事件并確保開關保持正常斷開狀態，從而對高達 ?2V 的下沖事件提供保護。
SN74CBT3383C 可配置為 10 位總線開關，或具有單路輸出使能 (be) 輸入的 5 位總線交換開關，可在四個信號端口之間提供數據交換。選擇 (BX) 輸入可控制總線交換開關的數據路徑。當 BE 為低電平時，A 端口連接到 B 端口，從而實現端口之間的雙向數據流。當 BE 為高電平時，A 和 B 端口之間為高阻抗狀態。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74CBT3383C | DBQ（SSOP，24） | 8.65mm × 3.90mm |
| DW（SOIC，24） | 15.40mm × 7.50mm | |
| PW（TSSOP，24） | 7.80mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

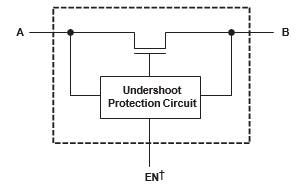

每個 FET 開關 (SW) 的簡化版原理圖)
