3 說明
SN74CB3T3257 是一種具備低導通狀態電阻 (ron) 的高速 TTL 兼容型 FET 多路復用器/多路信號分離器，可實現超短傳播延遲。該器件通過提供可跟蹤 VCC 的電壓轉換，完全支持在所有數據 I/O 端口上以混合模式信號運行。SN74CB3T3257 支持使用 5V TTL、3.3V LVTTL 和 2.5V CMOS 開關標準以及用戶定義的開關電平的系統。
該器件專用于使用 Ioff 的局部斷電應用。Ioff 特性可驗證器件斷電時破壞性電流不會通過器件回流。該器件可在關斷時提供隔離。
封裝信息
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值） |
|---|---|---|
| SN74CBTLV3257PW | TSSOP (16) | 5.00mm × 4.40mm |
| SN74CBTLV3257DGV | TVSOP (16) | 3.60mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
器件信息
| 輸入 | 輸入/輸出 A | 功能 | |
|---|---|---|---|
| OE | S | ||
| L | L | B1 | A 端口 = B1 端口 |
| L | H | B2 | A 端口 = B2 端口 |
| H | X | Z | 斷開 |

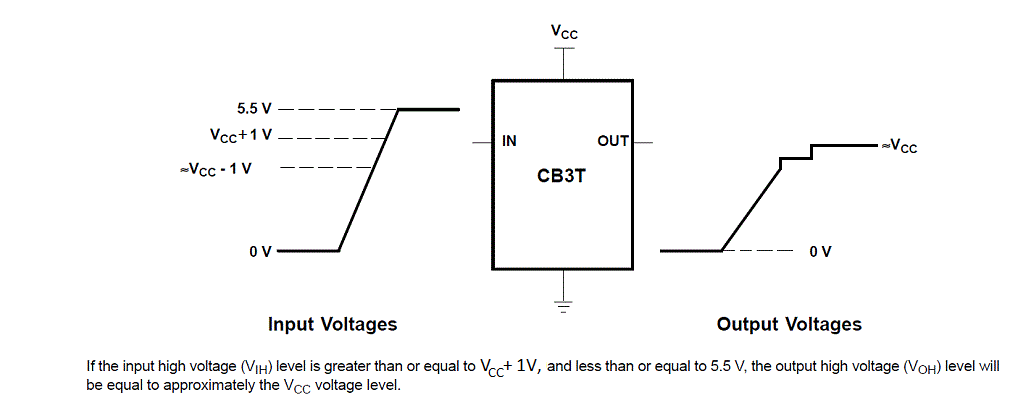

典型直流電壓轉換特性
