ZHCSJ81C February 2003 – December 2018 SN74CB3T3125
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RGY|14
- PW|14
- DGV|14
散熱焊盤機械數據 (封裝 | 引腳)
- RGY|14
訂購信息
3 說明

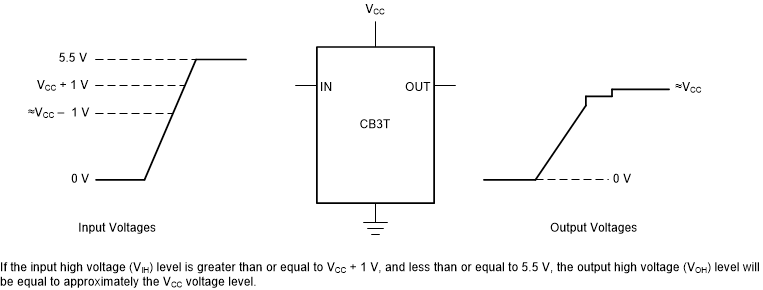

SN74CB3T3125 是一種具備低導通狀態電阻 (ron) 的高速 TTL 兼容型 FET 總線開關，可實現最短傳播延遲。該器件提供可跟蹤 VCC 的電壓轉換，能夠在所有數據 I/O 端口上全面支持混合模式信號運行。SN74CB3T3125 支持使用 5V TTL，3.3V LVTTL，2.5V CMOS 轉換標準以及用戶定義轉換水平的系統（參閱典型直流電壓轉換特性）。
SN74CB3T3125 被劃分為四個 1 位總線開關，各自具備輸出使能（1OE、2OE、3OE、4OE）輸入。可以作為四個 1 位總線開關或者一個 4 位總線開關。OE 為低時，相關 1 位總線開關打開，A 端口連接至 B 端口，可在兩個端口之間實現雙向數據流。OE 為高時，相關 1 位總線開關關閉，A、B 端口存在高阻抗?fàn)顟B(tài)。
該器件完全 適用于 使用 Ioff 的局部斷電應用。Ioff 特性確保在關斷時防止損壞電流通過器件回流。該器件可在關斷時提供隔離。
為了確保加電或斷電期間的高阻抗?fàn)顟B(tài)，OE 應通過一個上拉電阻器被連接至 VCC；該電阻器的最小值由驅動器的電流吸入能力來決定。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74CB3T3125 | VQFN – RGY (14) | 3.50mm x 3.50mm |
| TSSOP – PW (14) | 5.00mm x 4.40mm | |
| TVSOP – DGV (14) | 3.60mm x 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
