ZHCSIF2C October 2003 – June 2018 SN74CB3Q3253
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
- DBQ|16
- RGY|16
- DGV|16
散熱焊盤機械數據 (封裝 | 引腳)
- RGY|16
訂購信息
3 說明
SN74CB3Q3253 器件是一款高帶寬 FET 總線開關，此開關利用一個電荷泵來提升通道晶體管的柵極電壓，從而提供一個平緩的低通態電阻 (ron)。平緩的低通態電阻可實現最小傳播延遲，并且支持在數據輸入/輸出 (I/O) 端口上進行軌至軌開關。
器件信息
| 器件編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74CB3Q3253DBQ | SSOP (16) | 4.90mm × 3.90mm |
| SN74CB3Q3253DGV | TVSOP (16) | 3.60mm × 4.40mm |
| SN74CB3Q3253RGY | VQFN (16) | 4.00mm × 3.50mm |
| SN74CB3Q3253PW | TSSOP (16) | 5.00mm × 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

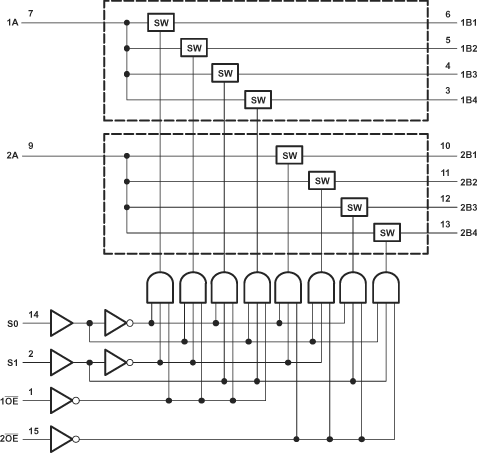

邏輯圖（正邏輯）
