3 說明
SN74CB3Q16211 器件是一款高帶寬 FET 總線開關，此開關利用一個電荷泵來提升傳輸晶體管的柵極電壓，從而提供一個平緩的低通態電阻 (ron)。平緩的低通態電阻可實現超小的傳播延遲，并且支持在數據輸入/輸出 (I/O) 端口上進行軌到軌開關。該器件還具有低的數據 I/O 電容，以更大限度地減少數據總線上的容性負載和信號失真。SN74CB3Q16211 器件專為支持高帶寬應用而設計，提供優化的接口解決方案，非常適合寬帶通信、網絡和數據密集型計算系統。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| SN74CB3Q16211 | TSSOP (56) | 14.00mm × 6.10mm |
| TVSOP (56) | 11.30mm × 4.40mm | |
| SSOP (56) | 18.40mm × 7.49mm | |
| BGA MICROSTAR JUNIOR (56) | 7.00mm × 4.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

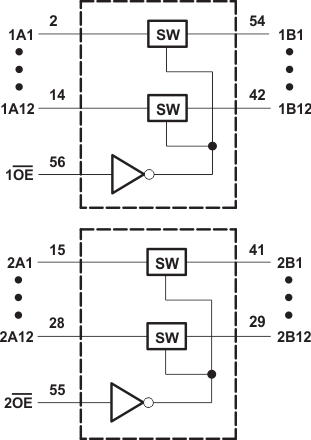

所示終端編號適用于 DGG、DGV 和 DL 封裝。
邏輯圖（正邏輯）
