3 說明
SN74AXCH8T245 器件是一款 8 位同相總線收發器，可用于解決在最新電壓節點（0.7V、0.8V、0.9V）上運行的器件與在行業標準電壓節點（1.8V、2.5V、3.3V）上運行的器件之間的電壓電平不匹配問題。
該器件通過兩條獨立電源軌（VCCA 和 VCCB）。數據引腳 A1 至 A8 均用于跟蹤 VCCA，可承受 0.65V-3.6V 范圍內的任何電源電壓。數據引腳 B1 至 B8 均用于跟蹤 VCCB，可承受 0.65V-3.6V 范圍內的任何電源電壓。此外，SN74AXCH8T245 還與單電源系統兼容。
SN74AXCH8T245 器件旨在實現數據總線間的異步通信。根據方向控制輸入（DIR1 和 DIR2）的邏輯電平，此器件將數據從 A 總線傳輸至 B 總線，或者將數據從 B 總線傳輸至 A 總線。輸出使能 (OE) 輸入可用于禁用輸出，從而有效隔離總線。
SN74AXCH8T245 器件旨在使控制引腳（DIR 和 OE）以 VCCA 為基準。
有源總線保持電路會將未使用或未驅動的輸入保持在有效邏輯狀態。不建議在總線保持電路上使用上拉或下拉電阻器。如果 VCCA 或 VCCB 連上電源，則總線保持電路在所有 A 端口和 B 端口上均始終保持工作狀態，與方向控制或輸出使能無關。
該器件完全 適用于 使用 Ioff 的不完全斷電應用。當器件斷電時，Ioff 電路將會禁用輸出。這會抑制電流反流到器件中，從而防止損壞器件。
VCC 隔離功能可確保當任一 VCC 輸入電源低于 100mV 時，所有電平轉換器輸出都將禁用并處于高阻抗狀態。為了確保電平轉換器 I/O 在上電或掉電期間處于高阻抗狀態，應將 OE 通過上拉電阻器接到 VCCA；該電阻器的最小值取決于驅動器的灌電流能力。
器件信息(1)
| 器件編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74AXCH8T245PW | TSSOP (24) | 7.80mm × 4.40mm |
| SN74AXCH8T245RHL | VQFN (24) | 5.50mm × 3.50mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

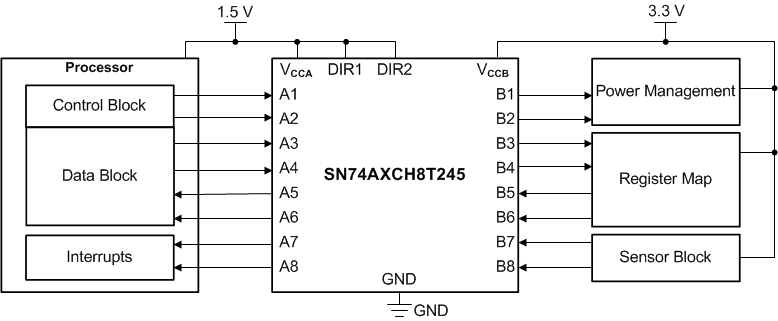

典型應用原理圖
