ZHCSK08F July 2019 – January 2024 SN74AXC4T245-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 ESD 等級
- 5.3 建議運行條件
- 5.4 熱性能信息
- 5.5 電氣特性
- 5.6 開關特性，VCCA = 0.7V ± 0.05V
- 5.7 開關特性，VCCA = 0.8V ± 0.04V
- 5.8 開關特性，VCCA = 0.9V ± 0.045V
- 5.9 開關特性，VCCA = 1.2V ± 0.1V
- 5.10 開關特性，VCCA = 1.5V ± 0.1V
- 5.11 開關特性，VCCA = 1.8V ± 0.15V
- 5.12 開關特性，VCCA = 2.5V ± 0.2V
- 5.13 開關特性，VCCA = 3.3V ± 0.3V
- 5.14 工作特性：TA = 25°C
- 5.15 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- BQB|16
- PW|16
- RSV|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
符合 AEC-Q100 標準的 SN74AXC4T245-Q1 器件是一款采用兩個獨立可配置電源軌的四位同相總線收發器。該器件可在 VCCA 和 VCCB 電源電壓低至 0.65V 的情況下正常運行。A 端口用于跟蹤 VCCA，該端口也可支持 0.65V 至 3.6V 范圍內的任何電源電壓。B 端口用于跟蹤 VCCB，該端口也可支持 0.65V 至 3.6V 范圍內的任何電源電壓。此外，SN74AXC4T245-Q1 還與單電源系統兼容。
SN74AXC4T245-Q1 器件旨在實現數據總線之間的異步通信。根據方向控制輸入（DIR1 和 2DIR）的邏輯電平，此器件將數據從 A 總線傳輸至 B 總線，或者將數據從 B 總線傳輸至 A 總線。輸出使能輸入（1 OE 和 2 OE）可用于禁用輸出，從而有效隔離總線。SN74AXC4T245-Q1 器件旨在使控制引腳（xDIR 和 x OE）以 VCCA 為基準。
為使電平轉換器 I/O 在上電或斷電期間處于高阻態，將 x OE 引腳通過上拉電阻器連接至 VCCA。
該器件完全符合使用 Ioff 電流的部分斷電應用的規范要求。當器件斷電時，經設計的 Ioff 保護電路不從輸入、輸出或偏置到特定電壓的組合 I/O 獲取多余電流，也不向其提供多余電流。
VCC 隔離特性經過設計，可確保當 VCCA 或 VCCB 低于 100mV 時，I/O 端口均禁用其輸出并進入高阻態。
無干擾電源時序使電源軌能以任何順序打開或關斷，從而提供強大的電源時序性能。
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN74AXC4T245-Q1 | PW（TSSOP，16） | 5mm × 6.4mm |
| BQB（WQFN，16） | 3.5mm × 2.5mm | |
| RSV（UQFN，16） | 2.6mm × 1.8mm |

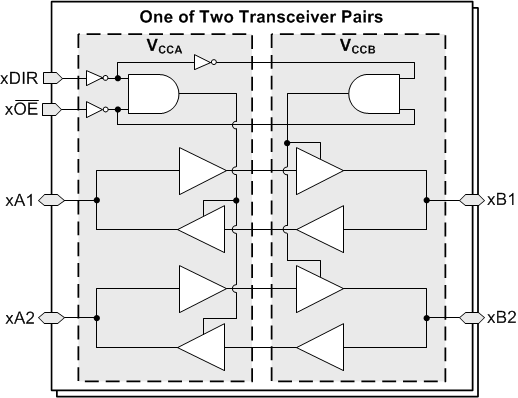

功能方框圖
