ZHCSLQ9E February 2004 – August 2020 SN74AVC24T245
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information
- 6.5 Electrical Characteristics
- 6.6 Switching Characteristics
- 6.7 Switching Characteristics
- 6.8 Switching Characteristics
- 6.9 Switching Characteristics
- 6.10 Switching Charactertistics
- 6.11 Operating Characteristics
- 6.12 Typical Characteristics
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
3 說明
這款 24 位同相總線收發器使用兩個獨立的可配置電源軌。SN74AVC24T245 經過優化，可在 VCCA/VCCB 設置為 1.4V 至 3.6V 的范圍內正常運行。該器件可在 VCCA/VCCB 低至 1.2V 時正常運行。A 端口旨在跟蹤 VCCA。VCCA 支持從 1.2V 到 3.6V 范圍內的任一電源電壓。B 端口旨在跟蹤 VCCB。VCCB 可接受 1.2V 到 3.6V 范圍內的任意電源電壓，因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 電壓節點之間任意進行通用低壓雙向轉換。
SN74AVC24T245 旨在實現數據總線間的異步通信。根據方向控制 (DIR) 輸入上的邏輯電平，此器件將數據從 A 總線發送至 B 總線，或者將數據從 B 總線發送至 A 總線。輸出使能 (OE) 輸入可用于禁用輸出，這樣可有效隔離總線。
SN74AVC24T245 設計為控制引腳（1DIR、2DIR、3DIR、4DIR、5DIR、6DIR、1 OE、2 OE、3 OE、4 OE、5 OE 和 6 OE）由 VCCA 供電。
該器件完全符合使用 Ioff 的部分斷電應用的規范要求。Ioff 電路禁用輸出，從而可防止其斷電時破壞性電流從該器件回流。
VCC隔離特性可確保 VCC中的任何一個是否接地，然后兩個端口都處于高阻態。
為了確保加電或斷電期間呈高阻態，OE 應通過一個上拉電阻器被連接至 VCCA；該電阻器的最小值由驅動器的電流吸入能力來決定。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74AVC24T245GRG/ZRG | LFBGA | 10.00mm x 4.50mm |
| SN74AVC24T245NMU | nFBGA | 10.00mm x 4.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

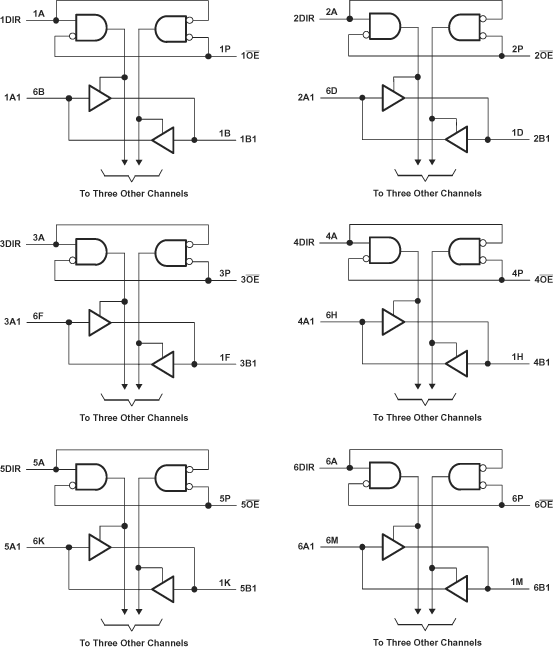

圖 3-1 邏輯圖.
