6.6 Electrical Characteristics: AC
over operating free-air temperature range (unless otherwise noted)| PARAMETER | TEST CONDITIONS | VCCA | VCCB | MIN | TYP | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|

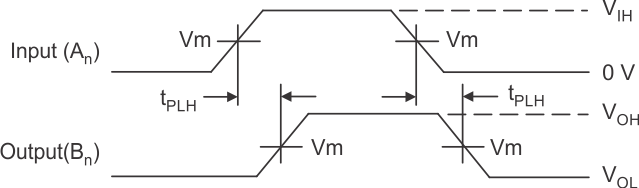

| tPLH/tPHL | Propagation delay time
low-to-high output / high-to-low output |
CL = 5 pF | 0.9 V | 0.9 V | 25 | ns | |||
| 1.2 V | 18 | ||||||||
| 1.65 V | 16.2 | ||||||||
| 2.3 V | 16.3 | ||||||||
| 3 V | 16.8 | ||||||||
| CL = 5 pF | 1.2 V | 0.9 V | 42.5 | ||||||
| 1.2 V | 24.9 | ||||||||
| 1.65 V | 23.2 | ||||||||
| 2.3 V | 22.6 | ||||||||
| 3 V | 22.5 | ||||||||
| CL = 5 pF | 1.65 V | 0.9 V | 40 | ||||||
| 1.2 V | 10.7 | ||||||||
| 1.65 V | 8.84 | ||||||||
| 2.3 V | 8.08 | ||||||||
| 3 V | 7.88 | ||||||||
| CL = 5 pF | 2.3 V | 0.9 V | 41.3 | ||||||
| 1.2 V | 8.02 | ||||||||
| 1.65 V | 5.73 | ||||||||
| 2.3 V | 4.92 | ||||||||
| 3 V | 4.2 | ||||||||
| CL = 5 pF | 3 V | 0.9 V | 42.5 | ||||||
| 1.2 V | 7.61 | ||||||||
| 1.65 V | 4.5 | ||||||||
| 2.3 V | 3.65 | ||||||||
| 3 V | 3.39 | ||||||||
| tPLH/tPHL | Propagation delay time
low-to-high output / high-to-low output |
CL = 10 pF | 0.9 V | 0.9 V | 28.9 | ns | |||
| 1.2 V | 19.8 | ||||||||
| 1.65 V | 17.9 | ||||||||
| 2.3 V | 18 | ||||||||
| 3 V | 18.5 | ||||||||
| CL = 10 pF | 1.2 V | 0.9 V | 43.22 | ||||||
| 1.2 V | 12.33 | ||||||||
| 1.65 V | 9.57 | ||||||||
| 2.3 V | 8.81 | ||||||||
| 3 V | 8.61 | ||||||||
| CL = 10 pF | 1.65 V | 0.9 V | 40.44 | ||||||
| 1.2 V | 9.21 | ||||||||
| 1.65 V | 6.57 | ||||||||
| 2.3 V | 5.5 | ||||||||
| 3 V | 4.73 | ||||||||
| CL = 10 pF | 2.3 V | 0.9 V | 41.56 | ||||||
| 1.2 V | 8.3 | ||||||||
| 1.65 V | 5.54 | ||||||||
| 2.3 V | 4.42 | ||||||||
| 3 V | 4.01 | ||||||||
| CL = 10 pF | 3 V | 0.9 V | 42.81 | ||||||
| 1.2 V | 7.87 | ||||||||
| 1.65 V | 4.55 | ||||||||
| 2.3 V | 3.8 | ||||||||
| 3 V | 3.36 | ||||||||
| tPLH/tPHL | Propagation delay time
low-to-high output / high-to-low output |
CL = 15 pF | 0.9 V | 0.9 V | 30.6 | ns | |||
| 1.2 V | 21.6 | ||||||||
| 1.65 V | 19.6 | ||||||||
| 2.3 V | 19.7 | ||||||||
| 3 V | 20.3 | ||||||||
| CL = 15 pF | 1.2 V | 0.9 V | 43.87 | ||||||
| 1.2 V | 12.98 | ||||||||
| 1.65 V | 10.3 | ||||||||
| 2.3 V | 9.54 | ||||||||
| 3 V | 9.34 | ||||||||
| CL = 15 pF | 1.65 V | 0.9 V | 40.78 | ||||||
| 1.2 V | 9.59 | ||||||||
| 1.65 V | 6.95 | ||||||||
| 2.3 V | 5.87 | ||||||||
| 3 V | 5.07 | ||||||||
| CL = 15 pF | 2.3 V | 0.9 V | 41.79 | ||||||
| 1.2 V | 8.55 | ||||||||
| 1.65 V | 5.8 | ||||||||
| 2.3 V | 4.68 | ||||||||
| 3 V | 4.27 | ||||||||
| CL = 15 pF | 3 V | 0.9 V | 43.09 | ||||||
| 1.2 V | 8.16 | ||||||||
| 1.65 V | 4.84 | ||||||||
| 2.3 V | 4.09 | ||||||||
| 3 V | 3.65 | ||||||||
| tPLH/tPHL | Propagation delay time
low-to-high output / high-to-low output |
CL = 30 pF | 0.9 V | 0.9 V | 32.1 | ns | |||
| 1.2 V | 21.3 | ||||||||
| 1.65 V | 18.7 | ||||||||
| 2.3 V | 18 | ||||||||
| 3 V | 18.3 | ||||||||
| CL = 30 pF | 1.2 V | 0.9 V | 45.65 | ||||||
| 1.2 V | 14.76 | ||||||||
| 1.65 V | 12.37 | ||||||||
| 2.3 V | 11.61 | ||||||||
| 3 V | 11.41 | ||||||||
| CL = 30 pF | 1.65 V | 0.9 V | 41.72 | ||||||
| 1.2 V | 10.65 | ||||||||
| 1.65 V | 8.01 | ||||||||
| 2.3 V | 6.94 | ||||||||
| 3 V | 5.99 | ||||||||
| CL = 30 pF | 2.3 V | 0.9 V | 42.44 | ||||||
| 1.2 V | 9.26 | ||||||||
| 1.65 V | 6.51 | ||||||||
| 2.3 V | 5.39 | ||||||||
| 3 V | 4.97 | ||||||||
| CL = 30 pF | 3 V | 0.9 V | 43.69 | ||||||
| 1.2 V | 8.8 | ||||||||
| 1.65 V | 5.48 | ||||||||
| 2.3 V | 4.72 | ||||||||
| 3 V | 4.28 | ||||||||
