ZHCSXQ5H June 1998 – January 2025 SN54AHCT123A , SN74AHCT123A
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
- DB|16
- N|16
- D|16
- DGV|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
對于該等沿觸發式多頻振蕩器，可通過三種方法控制輸出脈沖持續時間。在第一種方法中，A 輸入為低電平，B 輸入為高電平。在第二種方法中，B 輸入為高電平，A 輸入為低電平。第三種方法中，A 輸入為低電平，B 輸入為高電平，清零 （CLR）輸入為高電平。
通過選擇外部電阻和電容值，可對輸出脈沖持續時間進行編程。外部計時電容器必須連接在 Cext 和 Rext/Cext（正極）之間，外部電阻器則必須連接在 Rext/Cext 和 VCC 之間。要實現脈沖持續時間可變，請在 Rext/Cext 和 VCC 之間連接一個可變的外部電阻。此外，還可以通過將 CLR 設置為低電平來縮短輸出脈沖的持續時間。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SNx4AHCT123A | D（SOIC，16） | 9.90mm × 6mm | 9.90mm × 3.90mm |
| DB（SSOP，16） | 6.20mm × 7.8mm | 6.20mm × 5.30mm | |
| DGV（TVSOP，16） | 3.6mm × 6.4mm | 3.6mm × 4.4mm | |
| N（PDIP，16） | 19.31mm × 9.4mm | 19.31mm × 6.35mm | |
| PW（TSSOP，16） | 5.00mm × 6.4mm | 5.00mm × 4.40mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

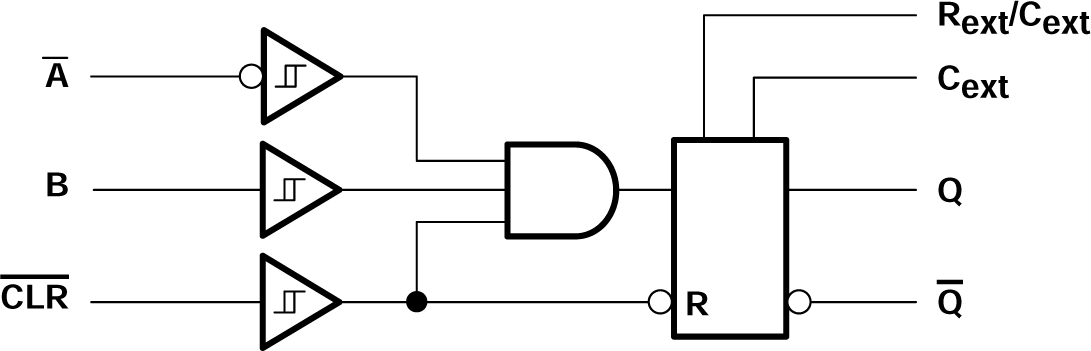

多諧振蕩器邏輯圖（正邏輯）
