7.1.4 重觸發數據

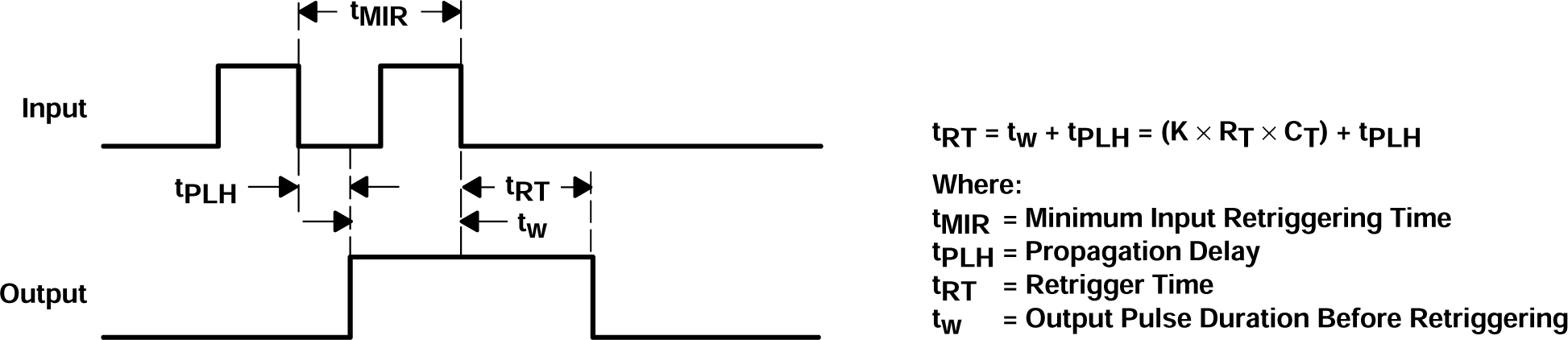

最小輸入重觸發時間（tMIR）是在重新觸發輸入以前，初始信號以后需要的最短時間。在 tMIR 以后，器件會重新觸發輸出。實驗還表明，要重新觸發輸出脈沖，相鄰兩個輸入信號之間應相隔 tMIR，其中 tMIR = 0.30 × tw。重觸發脈沖持續時間的計算方式如圖 7-2所示。
圖 7-2 重觸發脈沖持續時間為確保重觸發輸出，從輸入脈沖結束到重觸發輸出開始的最小值應約為 15ns（參閱圖 7-3）。

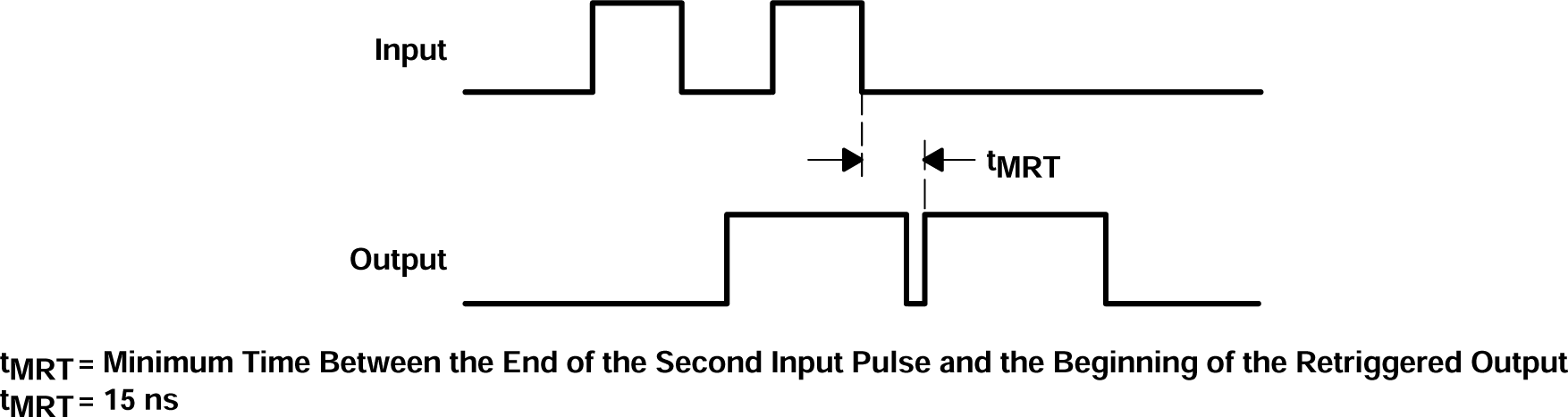

圖 7-3 輸入/輸出要求

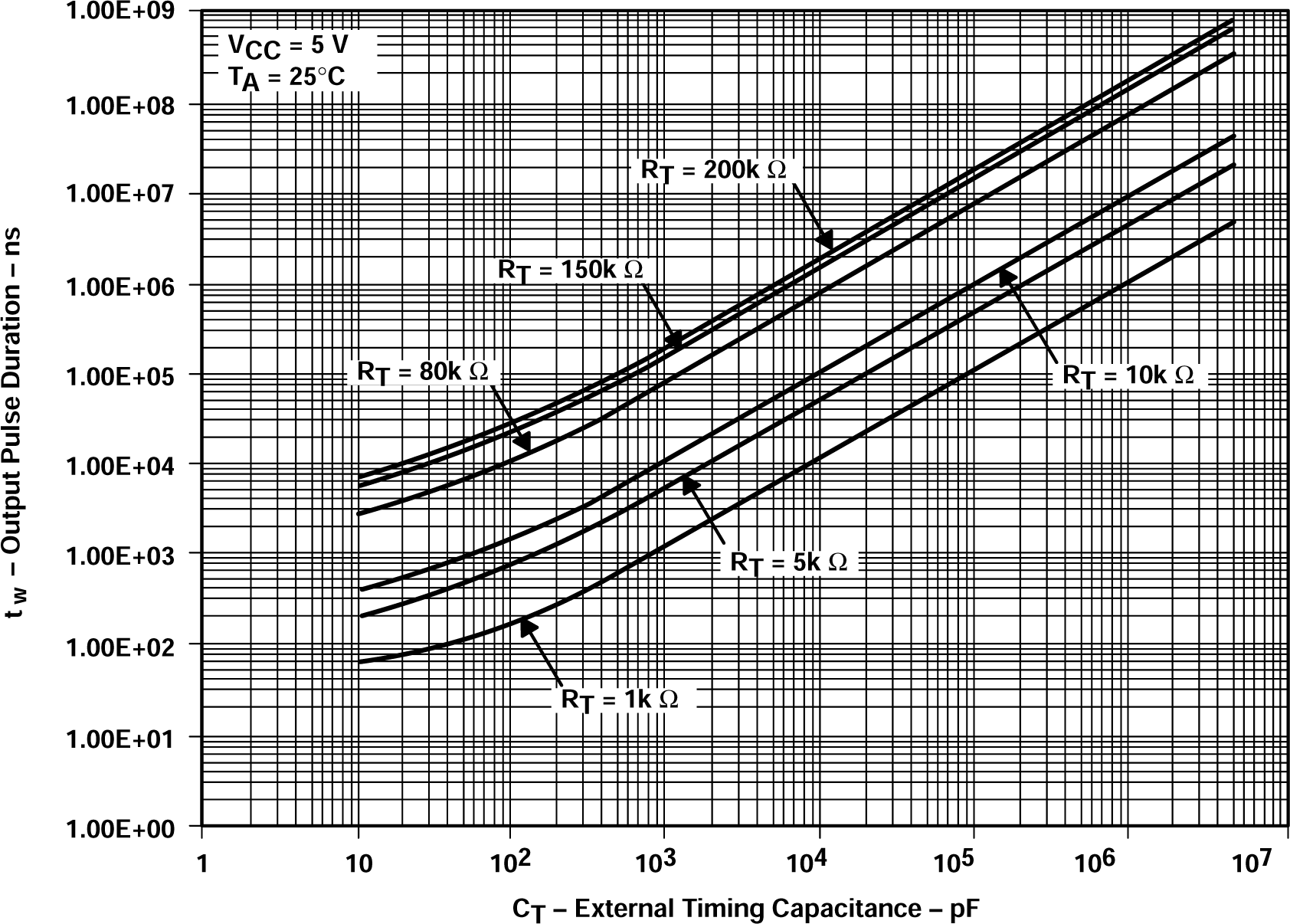

圖 7-4 輸出脈沖持續時間與外部定時電容之間的關系

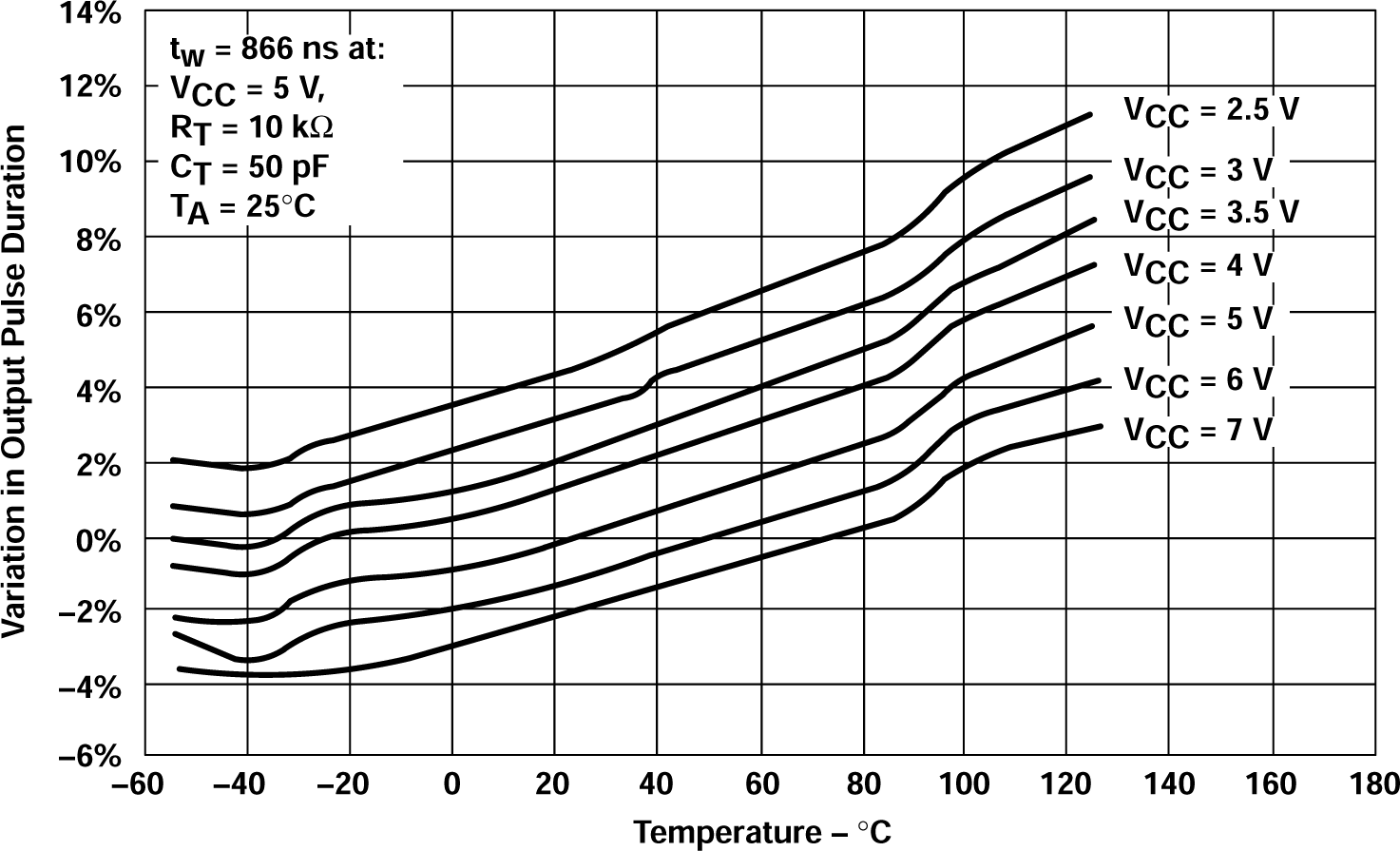

圖 7-5 輸出脈沖持續時間與溫度之間的關系

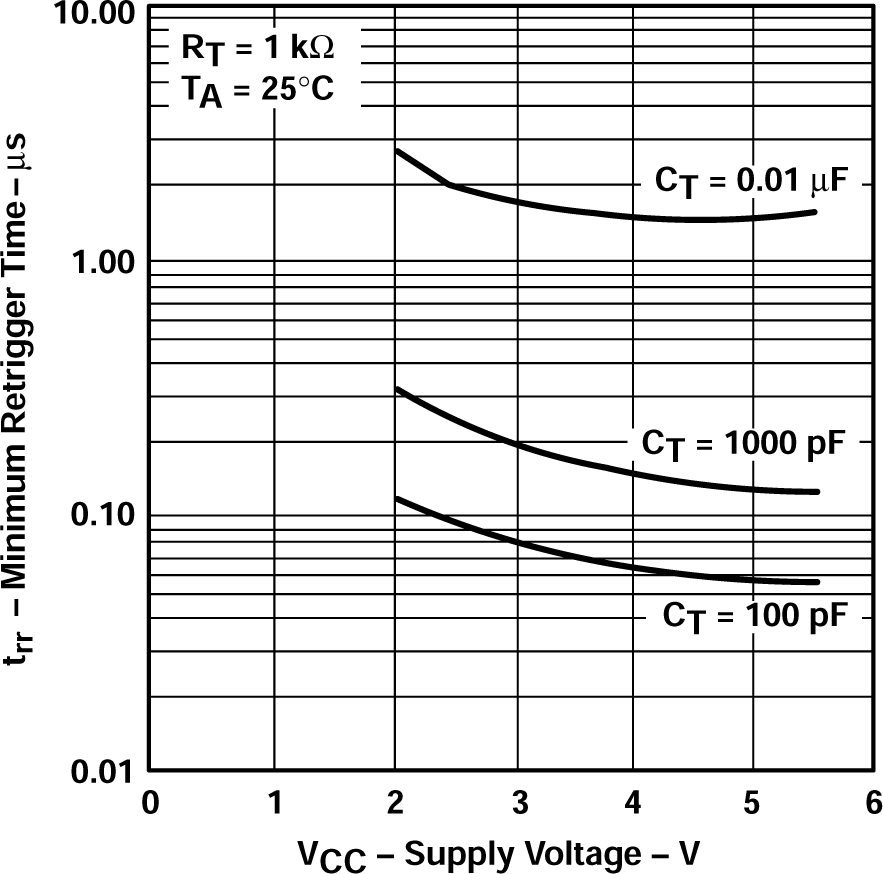

圖 7-6 最短觸發時間與 vCC 特性之間的關系

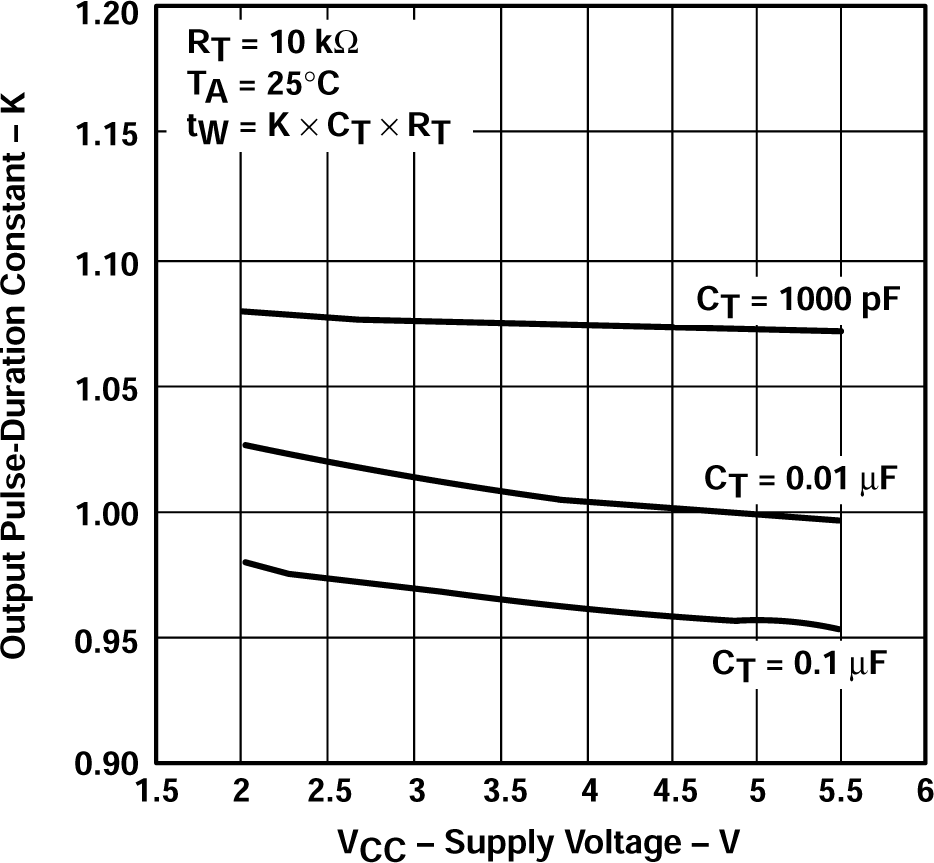

圖 7-7 輸出脈沖持續時間常數與電源電壓之間的關系

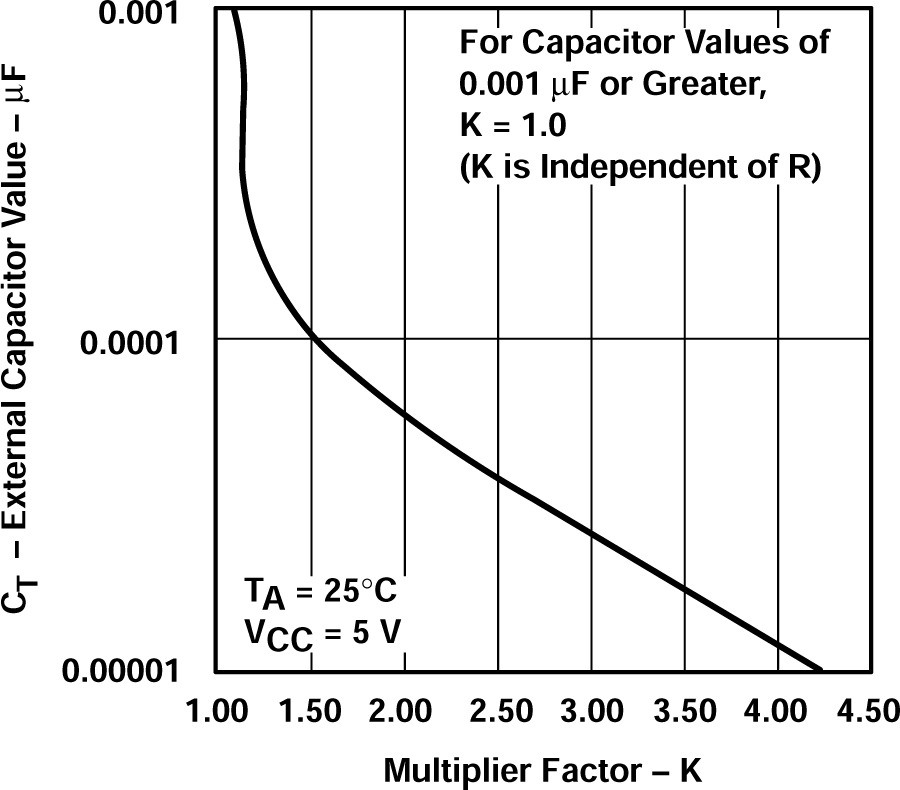

圖 7-8 外部電容與倍乘因子之間的關系

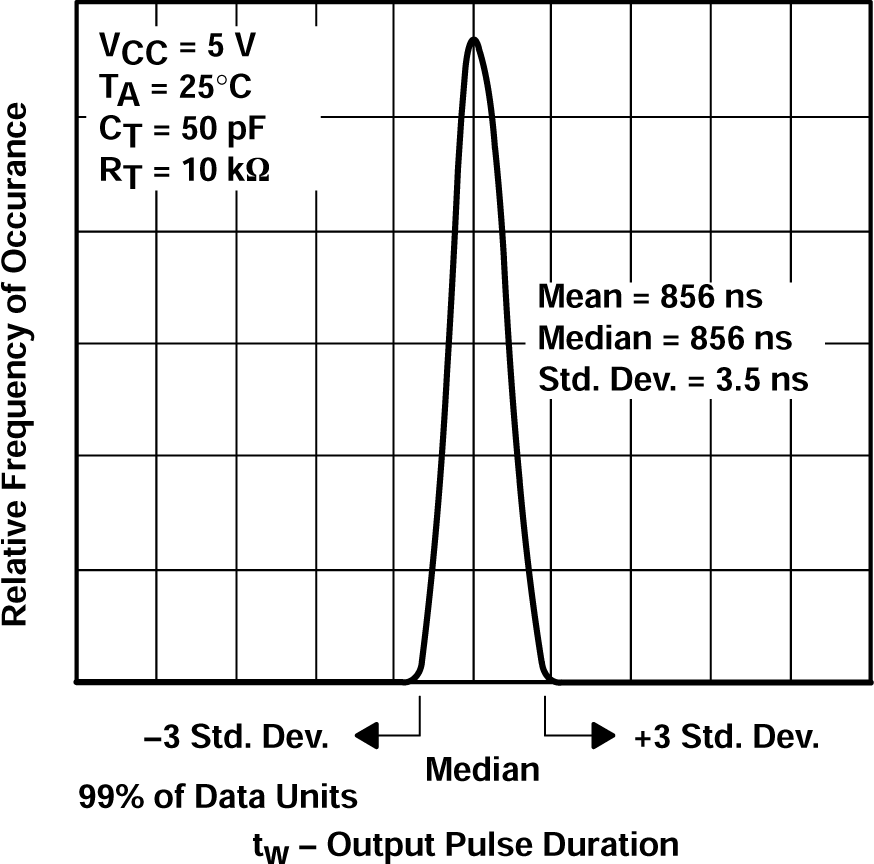

圖 7-9 單位分布與輸出脈沖持續時間之間的關系
