ZHCSSW9E September 2003 – October 2024 SN74AHC1G32-Q1
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DBV|5
- DCK|5
- DTX|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
4 引腳配置和功能

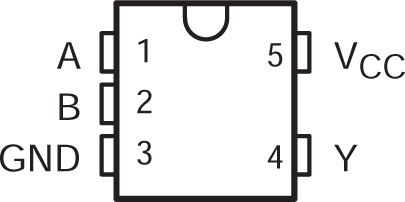

圖 4-1 DBV 或 DCK 封裝，5 引腳 SOT-23 或 SOT-SC70（頂視圖）
圖 4-2 DTX 封裝，5 引腳 X2SON（頂視圖）表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| A | 1 | I | 輸入 A |
| B | 2 | I | 輸入 B |
| GND | 3 | — | 接地引腳 |
| Y | 4 | O | 輸出 Y |
| VCC | 5 | — | 電源引腳 |
(1) 信號類型：I = 輸入，O = 輸出，I/O = 輸入或輸出
