ZHCSS58G October 1995 – March 2024 SN54ACT573 , SN74ACT573
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- RKS|20
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
- RKS|20
訂購信息

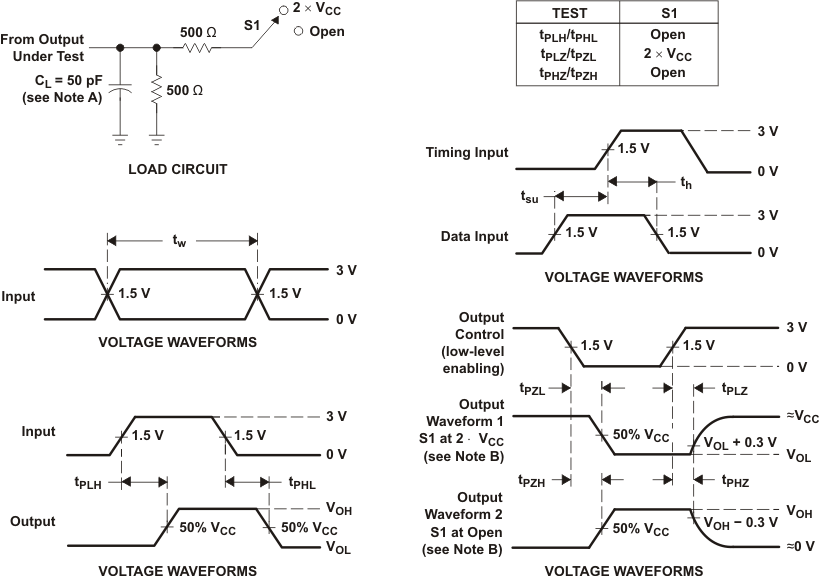

6 參數測量信息
A. CL 包括探頭和夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 所有輸入脈沖由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr ≤ 2.5ns，tf ≤ 2.5ns。
D. 一次測量一個輸出，每次測量一個輸入轉換。
圖 6-1 負載電路和電壓波形
