ZHCSS58G October 1995 – March 2024 SN54ACT573 , SN74ACT573
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- RKS|20
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
- RKS|20
訂購信息
4 引腳配置和功能
圖 4-1 SN54ACT573 J 或 W 封裝，SN74ACT573 DB、DW、N、NS 或 PW 封裝（頂視圖）

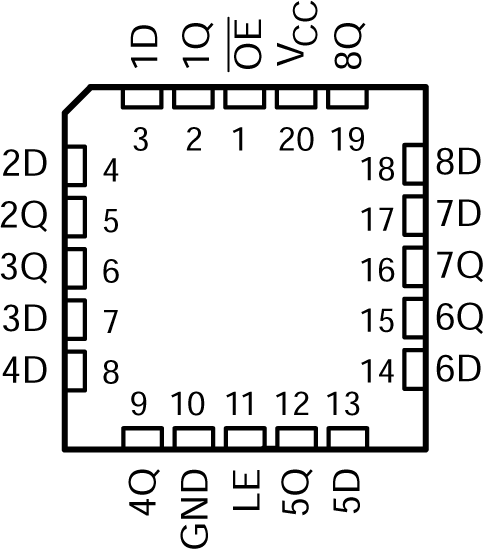

圖 4-3 SN54ACT573 FK 封裝，20 引腳 LCCC（頂視圖）
圖 4-2 SNx4ACT573 RKS 封裝，20 引腳 VQFN（頂視圖）表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| OE | 1 | I | 輸出使能測試點 |
| 1D | 2 | I | 1D 輸入 |
| 2D | 3 | I | 2D 輸入 |
| 3D | 4 | I | 3D 輸入 |
| 4D | 5 | I | 4D 輸入 |
| 5D | 6 | I | 5D 輸入 |
| 6D | 7 | I | 6D 輸入 |
| 7D | 8 | I | 7D 輸入 |
| 8D | 9 | I | 8D 輸入 |
| GND | 10 | — | 地 |
| LE | 11 | I | 鎖存使能輸入 |
| 8Q | 12 | O | 8Q 輸出 |
| 7Q | 13 | O | 7Q 輸出 |
| 6Q | 14 | O | 6Q 輸出 |
| 5Q | 15 | O | 5Q 輸出 |
| 4Q | 16 | O | 4Q 輸出 |
| 3Q | 17 | O | 3Q 輸出 |
| 2Q | 18 | O | 2Q 輸出 |
| 1Q | 19 | O | 1Q 輸出 |
| VCC | 20 | — | 電源引腳 |
| 散熱焊盤(2) | — | 散熱焊盤可連接到 GND 或懸空。請勿連接到任何其他信號或電源。 | |
(1) I = 輸入，O = 輸出，I/O = 輸入或輸出，G = 接地，P = 電源。
(2) 僅限 RKS 封裝。
