SN65HVD888 收發器系列的總線端子包括針對 ±16kV HBM 和 ±12kV IEC61000-4-2 接觸放電的片上 ESD 保護功能。國際電工委員會 (IEC) ESD 測試遠比 HBM ESD 測試嚴格得多。IEC 模型的充電電容 C_S 高出 50%，放電電阻 R_D 低出 78%，所產生的放電電流明顯高于 HBM 模型。

如 IEC 61000-4-2 標準中所述，接觸放電是首選的瞬態保護測試方法。盡管 IEC 氣隙測試的可重復性低于接觸測試，但可以根據接觸放電測試結果推斷出氣隙放電保護等級。

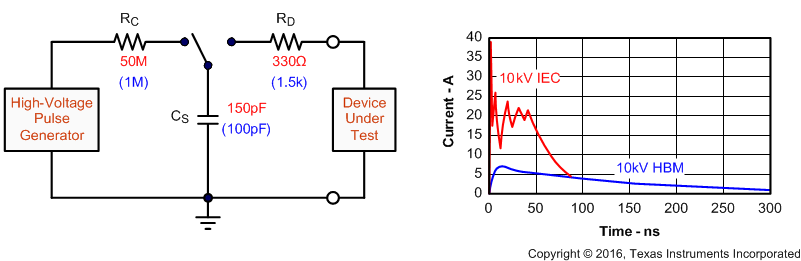

圖 8-5 HBM 模型和 IEC-ESD 模型的電流比較（括號中為 HBM 值）

IEC ESD 保護的片上實現可顯著提高設備的穩健性。人體接觸連接器和電纜時，會發生常見的放電事件。設計人員可以選擇針對持續時間較長的瞬變（通常稱為浪涌瞬變）實施保護。圖 6-9 建議采用兩種電路設計，除了 ESD 和電氣快速瞬態 (EFT) 外，還可提供針對短時和長時浪涌瞬態保護。表 8-2 列出外部保護器件的物料清單。

EFT 通常是由繼電器觸點回跳或電感負載中斷引起的。浪涌瞬態通常由雷擊（直接雷擊或感應電壓和電流的間接雷擊）或電力系統切換（包括負載變化和短路切換）引起。這些瞬變通常發生在工業環境中，例如工廠自動化和電網系統。

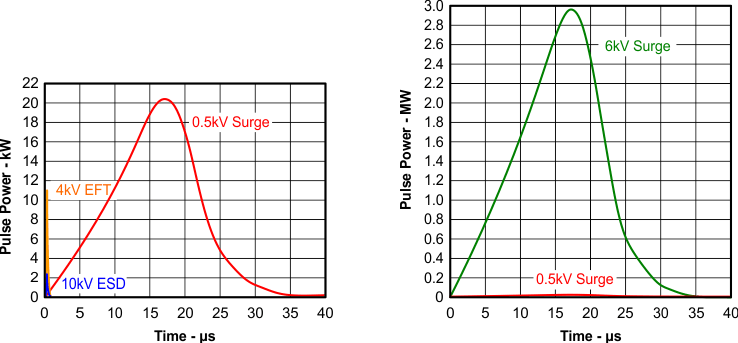

圖 8-6 將 EFT 和浪涌瞬態的脈沖功率與 IEC ESD 瞬態功率進行了比較。在圖 8-6 左側的圖表中,左下角微小的藍色脈沖代表 10kV ESD 瞬態的功率,其數值已遠低于顯著更高的 EFT 功率峰值，更遠不及 500V 浪涌瞬態的功率。這種類型的瞬態功率非常適合工業和過程自動化中的工廠環境。圖 8-6 右側的圖表將 6kV 浪涌瞬態（最可能在發電和電網系統的電子計量應用中發生）的巨大功率與上述 500V 浪涌瞬態進行比較。

圖 8-6 ESD、EFT 和浪涌瞬態的功耗比較

在浪涌瞬態情形中，高能量內容表現為脈沖持續時間長和脈沖功率衰減緩慢

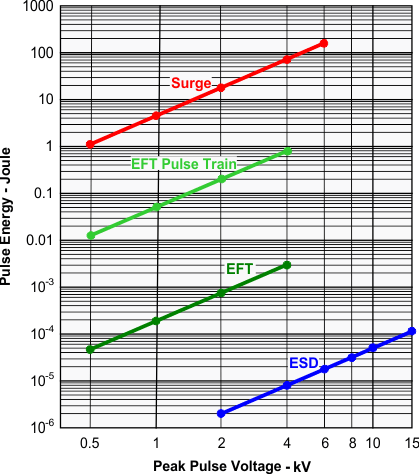

轉儲到收發器內部保護單元的瞬態電能被轉化為熱能。這種熱能會加熱保護單元，使其徹底損毀，最終損壞收發器。圖 8-7 顯示了單個 ESD、EFT 和浪涌瞬態以及合規性測試期間常用的 EFT 脈沖序列的瞬態能量差異很大。

圖 8-7 瞬態能量的比較

1. 請參閱第三方產品免責聲明。

圖 8-8 針對 ESD、EFT 和浪涌瞬態的瞬態保護

圖 8-8 中所示的左側電路可提供 ≥ 500V 瞬態的浪涌保護，而右側保護電路可承受 5kV 浪涌瞬態。
