7 參數測量信息
任意選擇波形之間的相位關系。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?，tt < 2.5ns。
對于時鐘輸入，fmax 是在輸入占空比為 50% 時測量的。
一次測量一個輸出，每次測量一個輸入轉換。
(1) CL 包括探頭和測試夾具電容。
圖 7-1 三態輸出的負載電路

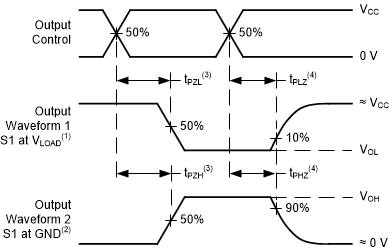

(1) S1 = 閉合，S2 = 斷開。
(2) S1 = 斷開，S2 = 閉合。
(3) tPZL 和 tPZH 之間的較大者與 ten 相同。
(4) tPLZ 和 tPHZ 之間的較大者與 tdis 相同。
圖 7-3 電壓波形傳播延遲
(1) tPLH 和 tPHL 之間的較大者與 tpd 相同。

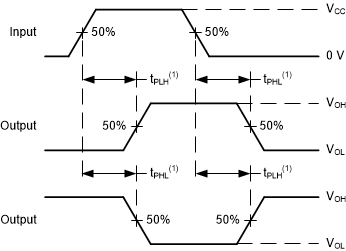

圖 7-2 電壓波形傳播延遲
(1) tr 和 tf 之間的較大值與 tt 相同。
圖 7-4 電壓波形，輸入和輸出轉換時間
