ZHCSQ25F December 1982 – February 2025 SN54HC157 , SN74HC157
PRODUCTION DATA
- 1
- 1 特性
- 2 說明
- 3 引腳配置和功能
- 4 規格
- 5 參數測量信息
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- J|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 引腳配置和功能
J、D、DB、N、NS 或 PW 封裝16 引腳 CDIP、SOIC、SSOP、PDIP、SO、TSSOP
頂視圖

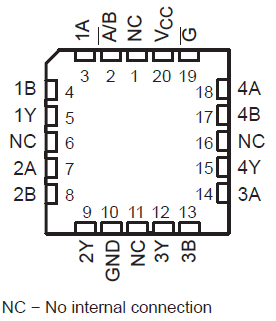

FK 封裝20 引腳 LCCC
頂視圖
引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| SOIC 或 TSSOP 編號 | 名稱 | ||
| 1 | A/B | I | 地址選擇 |
| 2 | 1A | I | 通道 1，數據輸入 A |
| 3 | 1B | I | 通道 1，數據輸入 B |
| 4 | 1Y | I | 通道 1，數據輸出 |
| 5 | 2A | O | 通道 2，數據輸入 A |
| 6 | 2B | O | 通道 2，數據輸入 B |
| 7 | 2Y | I | 通道 2，數據輸出 |
| 8 | GND | — | 接地 |
| 9 | 3Y | I | 通道 3，數據輸出 |
| 10 | 3B | I | 通道 3，數據輸入 B |
| 11 | 3A | I | 通道 3，數據輸入 A |
| 12 | 4Y | I | 通道 4，數據輸出 |
| 13 | 4B | I | 通道 4，數據輸入 B |
| 14 | 4A | I | 通道 4，數據輸入 A |
| 15 | G | I | 輸出選通，低電平有效 |
| 16 | VCC | — | 正電源 |
(1) I = 輸入、O = 輸出、P = 電源、FB = 反饋、GND = 接地、N/A = 不適用
