ZHCSQ25F December 1982 – February 2025 SN54HC157 , SN74HC157
PRODUCTION DATA
tpd 為 tPLH 或 tPHL 的較低者。
圖 5-1 負載電路

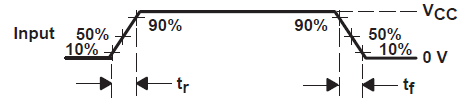

圖 5-3 電壓波形

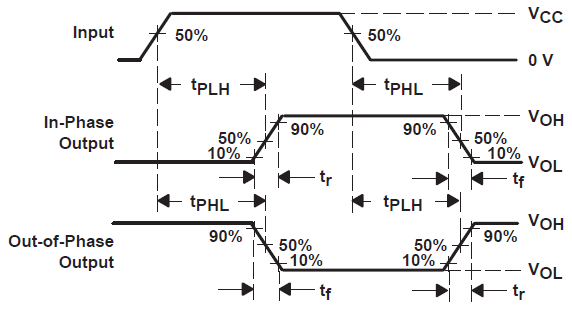

圖 5-2 電壓波形A. CL 包括探頭與測試夾具電容。
B. 任意選擇波形之間的相位關系。所有輸入脈沖均由具有以下特性的發生器提供:PRR ≤ 1MHz,ZO = 50Ω,tr = 6ns,tf = 6ns。
C. 一次測量一個輸出,每次測量進行一次輸入轉換。
