ZHCSWU0H August 1995 – June 2025 SN54AC74 , SN74AC74
PRODUCTION DATA
3 說明
’AC74 是雙路正邊沿觸發 D 型觸發器。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸 (2) | 本體尺寸(3) |
|---|---|---|---|
| SNx4AC74 | PW（TSSOP，14） | 5mm × 6.4mm | 5mm × 4.40mm |
| D（SOIC，14） | 8.65mm × 6mm | 8.65mm × 3.9mm | |
| DB（SSOP，14） | 6.2mm × 7.8mm | 6.2mm × 5.3mm | |
| N（PDIP，14） | 19.3mm × 9.4mm | 19.3mm × 6.35mm | |
| NS（SOP，14） | 10.2mm × 7.8mm | 10.3mm × 5.3mm | |
| BQA（WQFN，14） | 3mm × 2.5mm | 3mm × 2.5mm |
(1) 更多相關信息，請參閱第 10 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

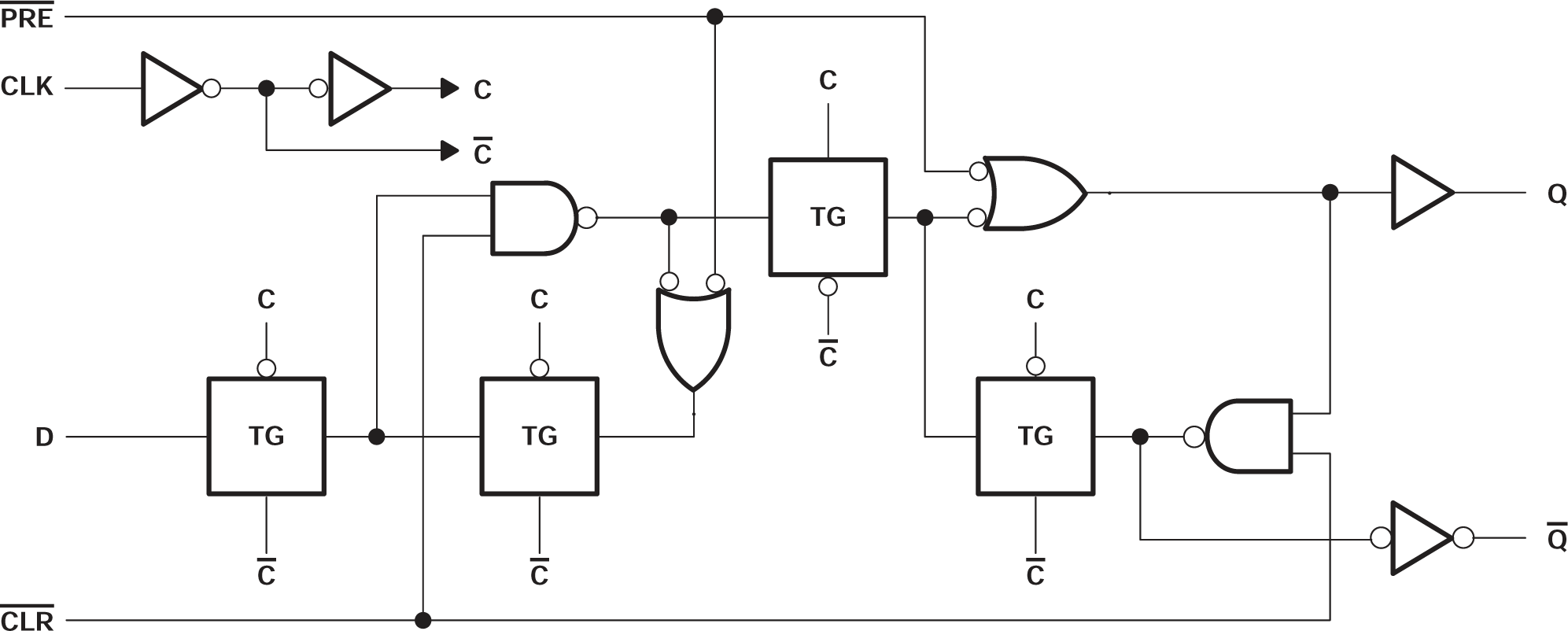

展示各觸發器的邏輯圖（正邏輯）
