ZHCSWU0H August 1995 – June 2025 SN54AC74 , SN74AC74
PRODUCTION DATA
4 引腳配置和功能

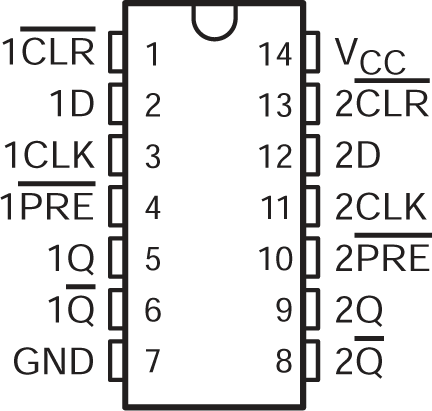

圖 4-1 SN54AC74 J 或 W 封裝；SN74AC74 D、DB、N、NS 或 PW 封裝（頂視圖）
圖 4-3 BQA 封裝，14 引腳 WQFN（帶外露散熱焊盤）（頂視圖）

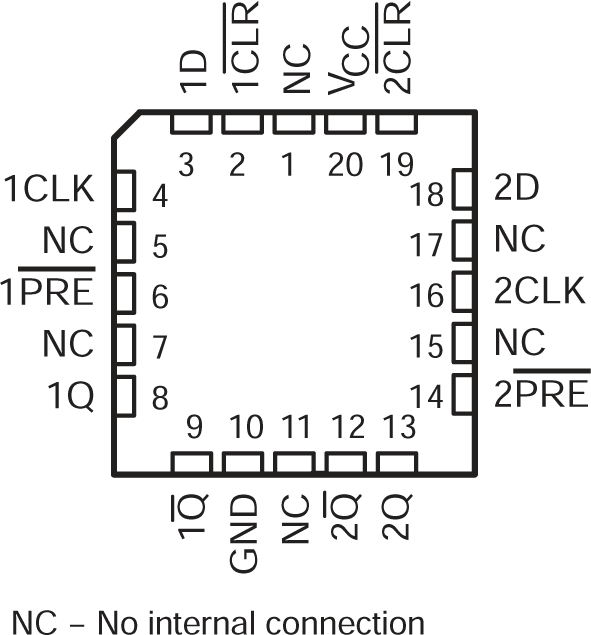

圖 4-2 SN54AC74 FK 封裝（頂視圖）| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1 CLR | 1 | I | 通道 1，清零輸入，低電平有效 |
| 1D | 2 | I | 通道 1，數據輸入 |
| 1CLK | 3 | I | 通道 1，正邊沿觸發時鐘輸入 |
| 1 PRE | 4 | I | 通道 1，預設輸入，低電平有效 |
| 1Q | 5 | O | 通道 1，輸出 |
| 1 Q | 6 | O | 通道 1，反相輸出 |
| GND | 7 | G | 接地 |
| 2 Q | 8 | O | 通道 2，反相輸出 |
| 2Q | 9 | O | 通道 2，輸出 |
| 2 PRE | 10 | I | 通道 2，預設輸入，低電平有效 |
| 2CLK | 11 | I | 通道 2，正邊沿觸發時鐘輸入 |
| 2D | 12 | I | 通道 2，數據輸入 |
| 2 CLR | 13 | I | 通道 2，清零輸入，低電平有效 |
| VCC | 14 | P | 正電源 |
| 散熱焊盤(2) | — |
散熱焊盤 |
|
(1) I = 輸入，O = 輸出，I/O = 輸入或輸出，G = 地，P = 電源
(2) 僅限 BQA 封裝
