ZHCSE57A September 2015 – November 2015 RF430CL331H
PRODUCTION DATA.
- 1器件概述
- 2修訂歷史記錄
- 3Terminal Configuration and Functions
-
4Specifications
- 4.1 Absolute Maximum Ratings
- 4.2 ESD Ratings
- 4.3 Recommended Operating Conditions
- 4.4 Recommended Operating Conditions, Resonant Circuit
- 4.5 Supply Currents
- 4.6 Electrical Characteristics, Digital Inputs
- 4.7 Electrical Characteristics, Digital Outputs
- 4.8 Thermal Characteristics
- 4.9 Timing and Switching Characteristics
-
5Detailed Description
- 5.1 Overview
- 5.2 Functional Block Diagram
- 5.3 Terms and Acronyms
- 5.4 Serial Communication Interface
- 5.5 Communication Protocol
- 5.6 I2C Protocol
- 5.7 NFC Type 4B Tag Platform
- 5.8 NDEF Structure
- 5.9
Typical Operation
- 5.9.1 NDEF or Capability Container Select Procedure
- 5.9.2 NDEF or Capability Container Read Binary Procedure
- 5.9.3 NDEF or Capability Container Read Procedure (Prefetch Feature)
- 5.9.4 NDEF or Capability Container Write Procedure (Blocking)
- 5.9.5 NDEF or Capability Container Write Procedure (Nonblocking)
- 5.10 RF Command Response Timing Limits
- 5.11
Registers
- 5.11.1 General Control Register
- 5.11.2 Status Register
- 5.11.3 Interrupt Registers
- 5.11.4 CRC Registers
- 5.11.5 Communication Watchdog Register
- 5.11.6 Version Register
- 5.11.7 NDEF File Identifier Register
- 5.11.8 Host Response Register
- 5.11.9 NDEF Block Length Register
- 5.11.10 NDEF File Offset Register
- 5.11.11 Buffer Start Register
- 5.11.12 SWTX Register
- 5.11.13 Custom Status Word Response Register
- 5.12 Identification
- 6Applications, Implementation, and Layout
- 7器件和文檔支持
- 8機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGT|16
訂購信息
1 器件概述
1.1 特性
- 通過直通操作向主機控制器發送數據更新和請求
- I2C 接口允許對內部靜態隨機存取存儲器 (SRAM) 進行讀寫操作
- 預取、緩存和自動應答 特性 提高數據吞吐量
- 支持數據流
- 最高可自動處理層 4 上的所有射頻 (RF) 通信
- 支持最大的 NFC 數據交換格式 (NDEF) 消息
- 符合 ISO/IEC 14443B 標準
- 支持高達 848kbps 的傳輸速率
1.2 應用
- 無線固件更新
- Wi-Fi®和 Bluetooth®配對
- 服務接口
- 無線傳感器接口
1.3 說明

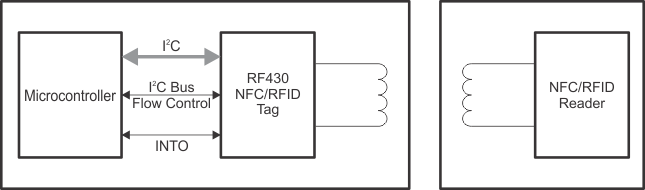

德州儀器 (TI) 動態近場通信 (NFC)/射頻識別 (RFID) 接口應答器 RF430CL331H 是一款 NFC 標簽類型 4 器件，可結合一個非接觸式 NFC/RFID 接口和一個有線 I2C 接口將器件連接到主機。NDEF 消息可通過集成的 I2C 串行通信接口讀寫，也可通過支持高達 848kbps 速率的集成 ISO/IEC 14443 標準類型 B RF 接口進行非接觸式訪問或更新。
該器件按主機控制器的需求請求響應 NFC 類型 4 命令，每次僅在其緩存中存儲部分 NDEF 消息。這使得 NDEF 消息的大小僅受主機控制器的存儲器容量以及規范的限制。
該器件支持讀緩存、預取和寫自動確認 功能， 可提高數據吞吐量。
該器件可利用簡單而直觀的 NFC 連接切換來替代載波方式，只需一次點擊操作即可完成諸如 Bluetooth®， Bluetooth®低功耗 (BLE) 或 Wi-Fi 的配對過程或認證過程。
作為一個常見 NFC 接口，RF430CL331H 使得終端設備能夠與啟用 NFC 的智能手機、平板電腦和筆記本電腦這類快速發展的基礎設施進行通信。
