3 說明
PCA9544A 是一款由 I2C 總線控制的 4 通道雙向轉換多路復用器。SCL/SDA 上行對擴展到四個下行對，或者通道。根據可編程控制寄存器的內容，每次可選擇任一 SCL/SDA 對。提供四個中斷輸入 (INT3-INT0)，每個中斷輸入針對一個下行對。一個中斷輸出 (INT) 是四個中斷輸入的與運算結果。
上電復位功能使寄存器處于缺省狀態，并初始化 I2C 狀態機，無需選擇任何通道。
由于開關上有導通柵極，因此 VCC 引腳可用于限制將由 PCA9544A 傳遞的最大電壓。這允許在每個對上使用不同的總線電壓，以便 1.8V，2.5V 或 3.3V 部件可以在沒有任何額外保護的情況下與 5V 部件通信。對于每個通道，外部上拉電阻器將總線電壓上拉至所需的電壓水平。所有 I/O 引腳均可承受 5V 電壓。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| PCA9544A | TVSOP (DGV) (20) | 5.00mm x 4.40mm |
| SOIC (DW) (20) | 12.8mm x 7.50mm | |
| TSSOP (PW) (20) | 6.50mm × 4.40mm | |
| VQFN (RGY) (20) | 4.50mm x 3.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

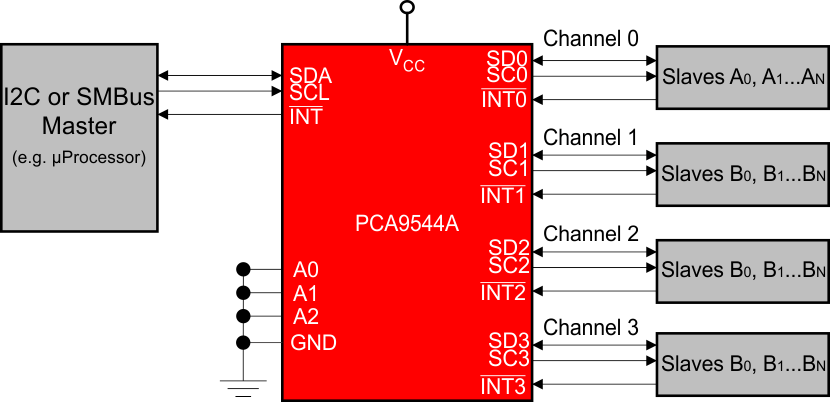

簡化版應用示意圖
