ZHCSXL9B December 2005 – December 2024 MAX3232E-Q1
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
- PW|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
4 引腳配置和功能

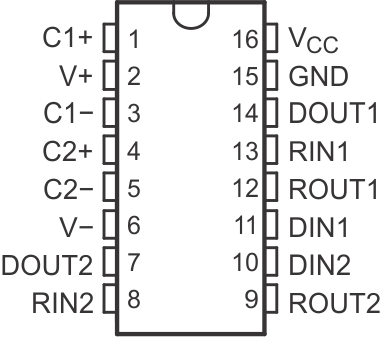

圖 4-1 PW 封裝（頂視圖）
表 4-1 引腳功能
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| C1+ | 1 | — | C1 電容器的正極引線 |
| V+ | 2 | O | 正電荷泵輸出僅用于存儲電容器 |
| C1– | 3 | — | C1 電容器的負極引線 |
| C2+ | 4 | — | C2 電容器的正極引線 |
| C2– | 5 | — | C2 電容器的負極引線 |
| V– | 6 | O | 負電荷泵輸出僅用于存儲電容器 |
| DOUT2 | 7 | O | RS232 線路數據輸出（到遠程 RS232 系統） |
| RIN2 | 8 | I | RS232 線路數據輸入（來自遠程 RS232 系統） |
| ROUT2 | 9 | O | 邏輯數據輸出（到 UART） |
| DIN2 | 10 | I | 邏輯數據輸入（來自 UART） |
| DIN1 | 11 | I | 邏輯數據輸入（來自 UART） |
| ROUT1 | 12 | O | 邏輯數據輸出（到 UART） |
| RIN1 | 13 | I | RS232 線路數據輸入（來自遠程 RS232 系統） |
| DOUT1 | 14 | O | RS232 線路數據輸出（到遠程 RS232 系統） |
| GND | 15 | — | 接地 |
| VCC | 16 | — | 電源電壓，連接至外部 3V 至 5.5V 電源 |
