ZHCSXL9B December 2005 – December 2024 MAX3232E-Q1
PRODUCTION DATA
參數測量信息
A. CL 包括探針和夾具電容。
B. 脈沖發生器具有以下特性：PRR = 250kbit/s，ZO = 50Ω，50% 占空比，tr ≤ 10ns，tf ≤ 10ns。
圖 6-1 驅動器壓擺率
A. CL 包括探針和夾具電容。
B. 脈沖發生器具有以下特性：PRR = 250kbit/s，ZO = 50Ω，50% 占空比，tr ≤ 10ns，tf ≤ 10ns。
圖 6-2 驅動器脈沖偏移
A. CL 包括探針和夾具電容。
B. 脈沖發生器具有以下特性：ZO = 50Ω，50% 占空比，tr ≤ 10ns，tf ≤ 10ns。

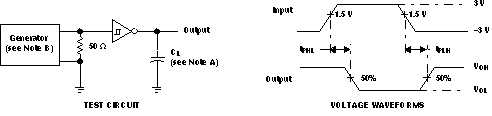

圖 6-3 接收器傳播延遲時間
