9.2.1.2.3 LSF0108-Q1 帶寬
LSF0108-Q1 的最大頻率取決于應用。在給定正確條件下，器件可在大于 100MHz 的頻率下運行。最大頻率取決于應用的負載。LSF0108-Q1 的行為類似于標準開關，器件帶寬由器件的導通電阻和導通電容決定。

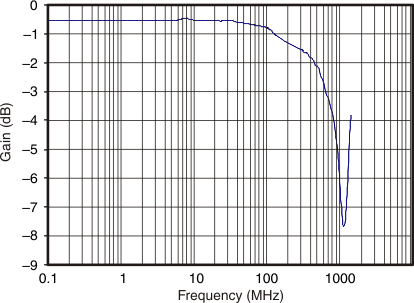

圖 9-3 顯示了使用雙端口網絡分析器測量的 LSF0108-Q1 的帶寬。
圖 9-3 3dB 帶寬LSF0108-Q1 的 3dB 點為 ? 600MHz；但此測量為模擬測量類型。對于數字應用，信號不應降級至數字信號的五次諧波。頻率帶寬應至少是最大數字時鐘速率的五倍。信號的這個分量對于確定數字信號的整體形狀非常重要。對于 LSF0108-Q1，可以實現大于 100MHz 的數字時鐘頻率。
LSF0108-Q1 不提供任何驅動能力。因此頻率更高的應用需要從主機側獲得更高的驅動強度。如果 LSF0108-Q1 由標準 CMOS 圖騰柱輸出驅動器驅動，則主機側 (3.3V) 無需上拉電阻器。理想情況下，最好盡可能縮短灌電流側 (1.8V) 的 LSF0108-Q1 布線長度，以便最大程度地減少信號衰減。
所有快速邊緣都有頻率分量的無限頻譜；但快速邊緣的頻譜中存在轉折（或拐點），其中高于 ?knee 的頻率分量在確定信號形狀時無關緊要。
要計算最大實際頻率分量或拐點頻率 (fknee)，請使用方程式 4 和方程式 5：
對于上升時間特性基于 10% 至 90% 閾值的信號，fknee 等于 0.5 除以信號的上升時間。對于上升時間特性基于 20% 至 80% 閾值的信號（這在如今的許多器件規格中很常見），?knee 等于 0.4 除以信號的上升時間。
有助于更大限度提高器件性能的一些指導原則包括：
- 通過將 LSF0108-Q1 放置在靠近處理器的 I2C 輸出的位置，盡可能縮短布線長度。
- 布線長度應小于飛行時間的一半，以便減少開關區域中的振鈴和線路反射或非單調性行為。
- 為減少過沖，可在 1.8V 側添加一個上拉電阻器；請注意，預計下降時間會變慢。
