5 引腳配置和功能
DCK 和 DBV 封裝
5 引腳 SC70 和 SOT-23
俯視圖
SOT-23 的 – LMV611
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | +IN | I | 同相輸入 |
| 2 | V– | P | 負電源輸入 |
| 3 | –IN | I | 反相輸入 |
| 4 | OUTPUT | O | Output |
| 5 | V+ | P | 正電源輸入 |
(1) I = 輸入，O = 輸出，而 P = 電源

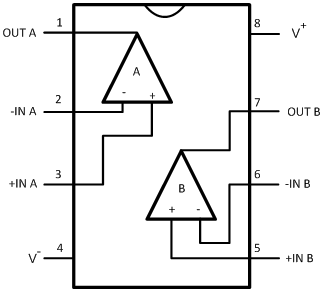

DGK 和 D 封裝
8 引腳 VSSOP 和 SOIC
俯視圖
SOT-23 的 – LMV612
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | OUT A | O | 輸出 A |
| 2 | –IN A | I | 反相輸入 A |
| 3 | +IN A | I | 同相輸入 A |
| 4 | V– | P | 負電源輸入 |
| 5 | +IN B | I | 同相輸入 B |
| 6 | –IN B | I | 反相輸入 B |
| 7 | OUT B | O | Output B |
| 8 | V+ | P | 正電源輸入 |
(1) I = 輸入，O = 輸出，而 P = 電源
PW 和 D 封裝
14 引腳 TSSOP 和 SOIC
俯視圖
SOT-23 的 – LMV614
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | OUT A | O | 輸出 A |
| 2 | IN A– | I | 反相輸入 A |
| 3 | IN A+ | I | 同相輸入 A |
| 4 | V+ | P | 正電源輸入 |
| 5 | IN B+ | I | 同相輸入 B |
| 6 | IN B– | I | 反相輸入 B |
| 7 | OUT B | O | Output B |
| 8 | OUT C | O | Output C |
| 9 | IN C– | I | 反相輸入 C |
| 10 | IN C+ | I | 同相輸入 C |
| 11 | V– | P | 負電源輸入 |
| 12 | IN D+ | I | 同相輸入 D |
| 13 | IN D– | I | 反相輸入 D |
| 14 | OUT D | O | Output D |
(1) I = 輸入，O = 輸出，而 P = 電源
