ZHCSB02D April 2012 – March 2017 LMV611 , LMV612 , LMV614
PRODUCTION DATA.
8.1.2 具有軌至軌輸入和輸出的儀表放大器
一些制造商通過在輸入端使用電阻分壓器使非軌至軌運算放大器變為軌至軌運算放大器。電阻器會將輸入電壓分壓以獲得軌至軌輸入范圍。這種方法的問題在于它也會將信號分割，所以為了獲得所需的增益，放大器必須具有較高的閉環增益。這樣就會按照內部增益系數提高噪聲和漂移，并降低輸入阻抗。此外，這些精密電阻器有任何不匹配都會降低 CMRR。LMV61x 是軌至軌放大器，因此不存在這些缺點。
使用三個 LMV61x 放大器可以設計出一種具有軌至軌輸入和輸出的儀表放大器（如Figure 32 所示）。
在以下示例中，左側的放大器充當差分級的緩沖器。這些緩沖器可確保輸入阻抗很高，并且無需在輸入級使用精密匹配電阻器。它們還能確保差分放大器通過電壓源驅動。為了維持 CMRR（通過匹配 R1-R2 與 R3-R4 進行設定），這是必要的。增益通過 R2/R1 的比值確定，并且 R3 必須等于 R1，R4 必須等于 R2。在軌至軌輸入和輸出范圍內，輸入和輸出僅受電源電壓限制。請注意，即使具有軌至軌輸出，輸出也不能擺動越過電源，所以共模電壓加上信號的組合值不得超過電源值，否則將實施限制。

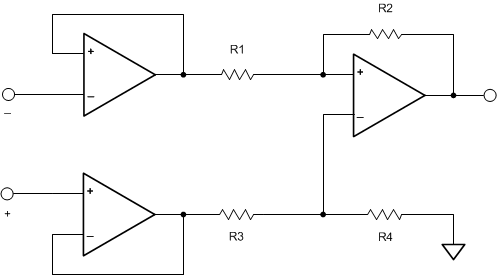

Figure 32. 軌至軌儀表放大器
