3 說明
LMR516xx 是一款簡單易用的寬 VIN 同步降壓轉換器，能夠驅動高達 0.6A 和 1A 的負載電流。該器件具有 4V 至 65V 的寬輸入范圍，適用于從非穩壓源進行電源調節的各種工業應用。
LMR516xx 以 400kHz 和 1.1MHz 的開關頻率運行，支持使用相對較小的電感器，以實現經優化的設計尺寸。LMR516xx 具有可在輕負載時實現高效率的 PFM 版本和實現恒定頻率的 FPWM 版本，并可在整個負載范圍內實現低輸出電壓紋波。在內部實現了軟啟動和補償電路，從而更大限度地減少了器件所用的外部元件。
該器件內置保護功能，例如逐周期電流限制、斷續模式短路保護以及功耗過大的情況下的熱關斷功能。
(1) 有關詳細信息，請參閱 節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 請參閱器件比較表。

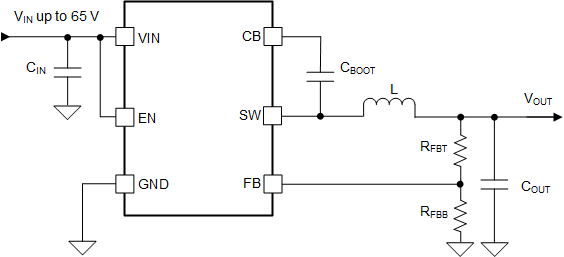

簡化版原理圖
效率與輸出電流間的關系 VOUT = 5V，400kHz
