ZHCSX02 August 2024 LMR51460-Q1
PRODUCTION DATA
3 說明
LMR51460-Q1 是一款簡單易用的寬 VIN 同步降壓轉換器，能夠驅動高達 6A 的負載電流。該器件具有 4V 至 36V 的寬輸入電壓范圍，適用于從非穩壓源進行電源調節的各種工業應用。
LMR51460-Q1 具有可調開關頻率，該頻率可以通過外部電阻器在 200kHz 至 1MHz 范圍內調節，這提供了優化效率或外部元件尺寸的靈活性。該器件具有可在輕負載時實現高效率的脈沖頻率調制（PFM 版本）和實現恒定頻率的強制脈寬調制（FPWM 版本），并可在整個負載范圍內實現低輸出電壓紋波。軟啟動和補償電路在內部實現，從而更大限度地減少了器件所用的外部元件。
該器件內置保護功能，例如逐周期電流限制、斷續模式短路保護以及在功耗過大時觸發熱關斷。LMR51460-Q1 采用 WSON-12 封裝。
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

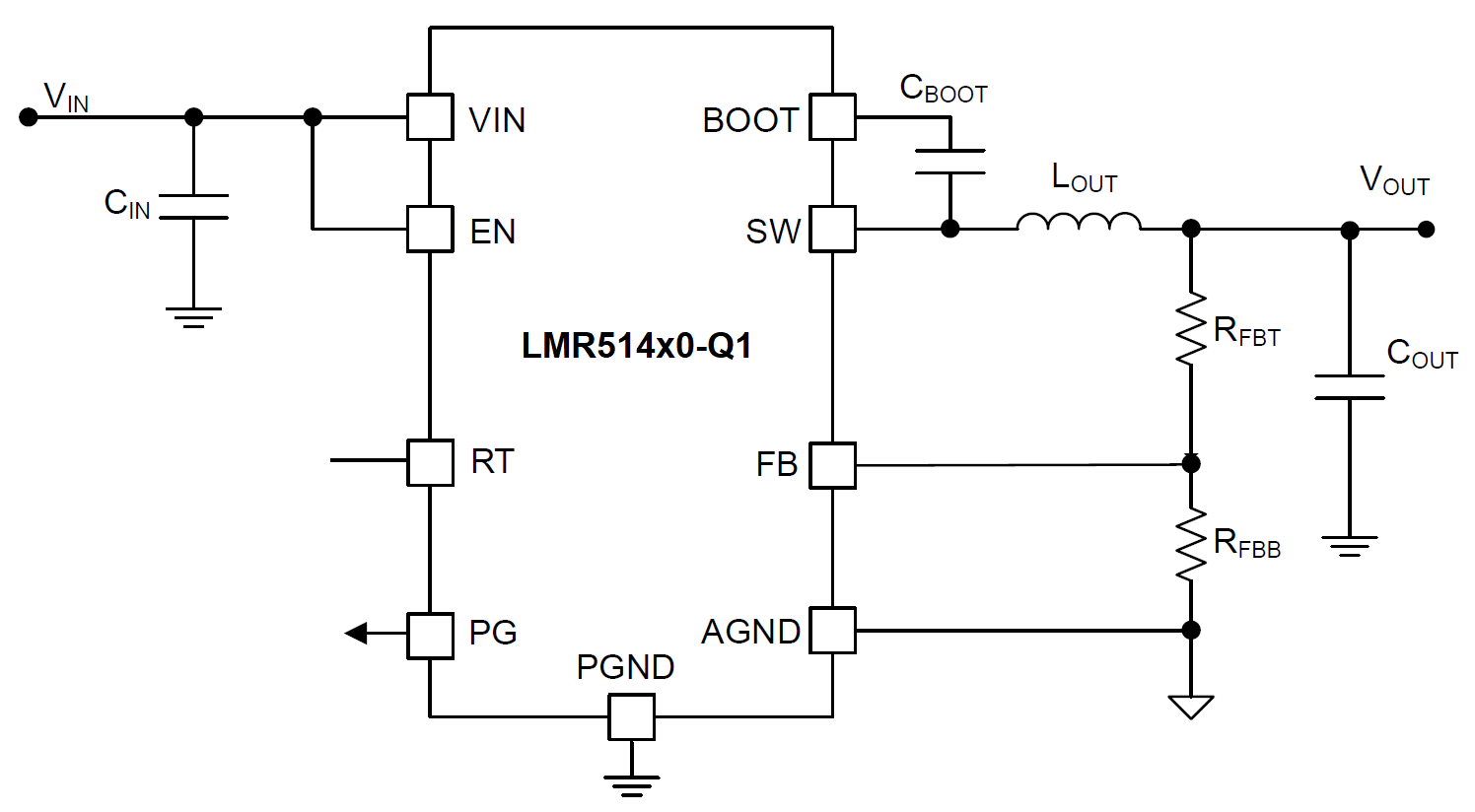

簡化原理圖

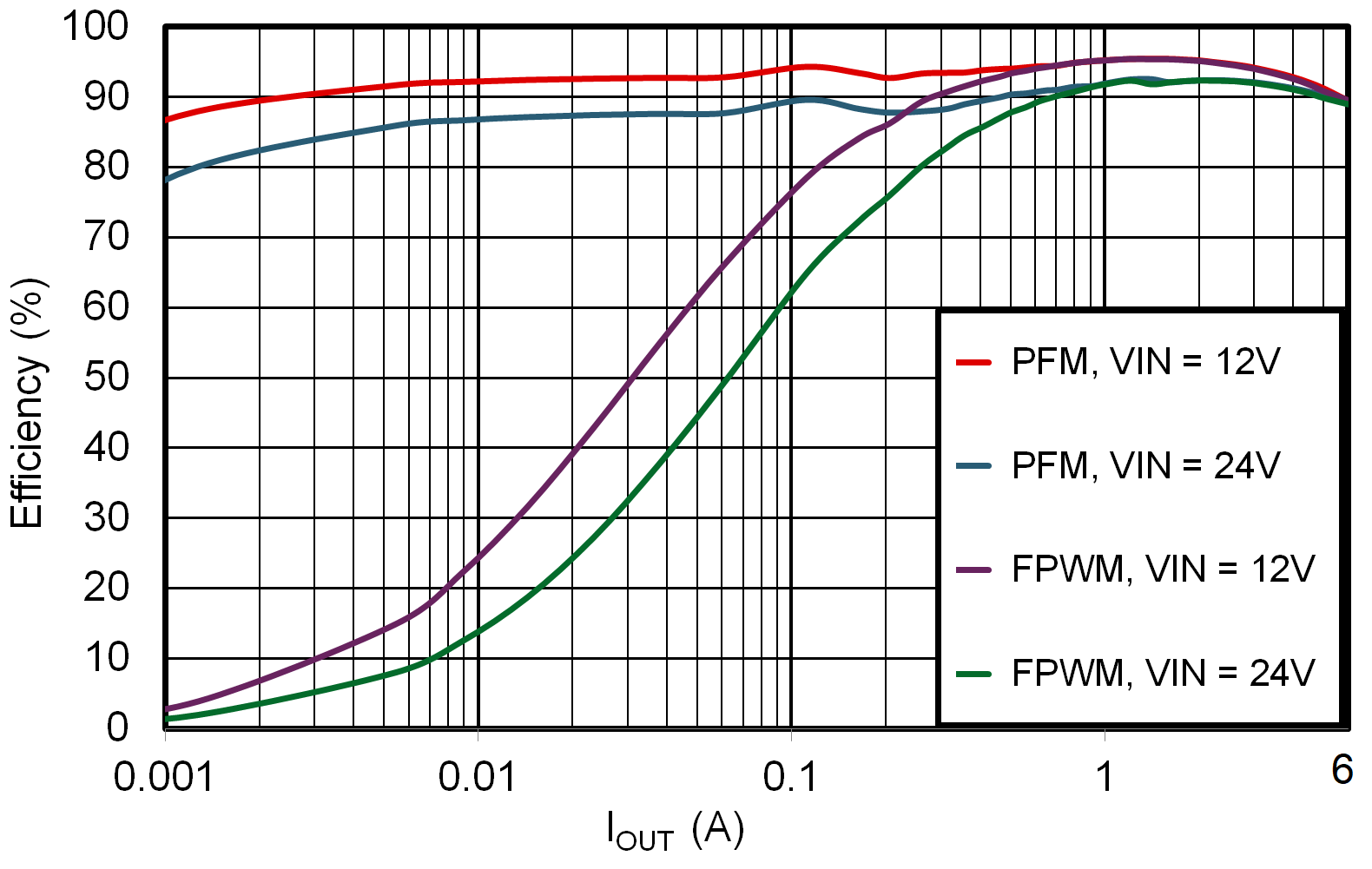

效率與輸出電流間的關系 VOUT = 5V，400kHz
