ZHCSX02 August 2024 LMR51460-Q1
PRODUCTION DATA
LMR51460-Q1 的電源正常標志功能(PG 輸出引腳)可用于在輸出電壓超出穩壓范圍時復位系統微處理器。該開漏輸出在電流限值和熱關斷等故障條件下以及正常啟動期間變?yōu)榈碗娖健8蓴_濾波器可防止在輸出電壓的短時偏移(例如在線路和負載瞬態期間)時出現錯誤標志。持續時間少于 tdg 35μs(典型值)的輸出電壓偏移不會觸發電源正常標志。FB 電壓恢復到穩壓值且經過一段延遲 tpg-delay(典型值為 3.1ms)之后,電源正常標志變?yōu)楦唠娖健?/p>
電源正常輸出包含一個開漏 NMOS,需要一個外部上拉電阻器連接到合適的邏輯電源。根據需要,可以通過一個 10kΩ 至 100kΩ 的電阻器將其上拉至低于 20V 的電源。如果不需要此功能,則必須將 PG 引腳保持懸空。當 EN 拉低時,標志輸出也被強制為低電平。在 EN 為低電平時,只要輸入電壓為大于或等于 1.5V(典型值),電源正常就保持有效。將流入電源正常標志引腳的電流限制為小于直流 5mA。

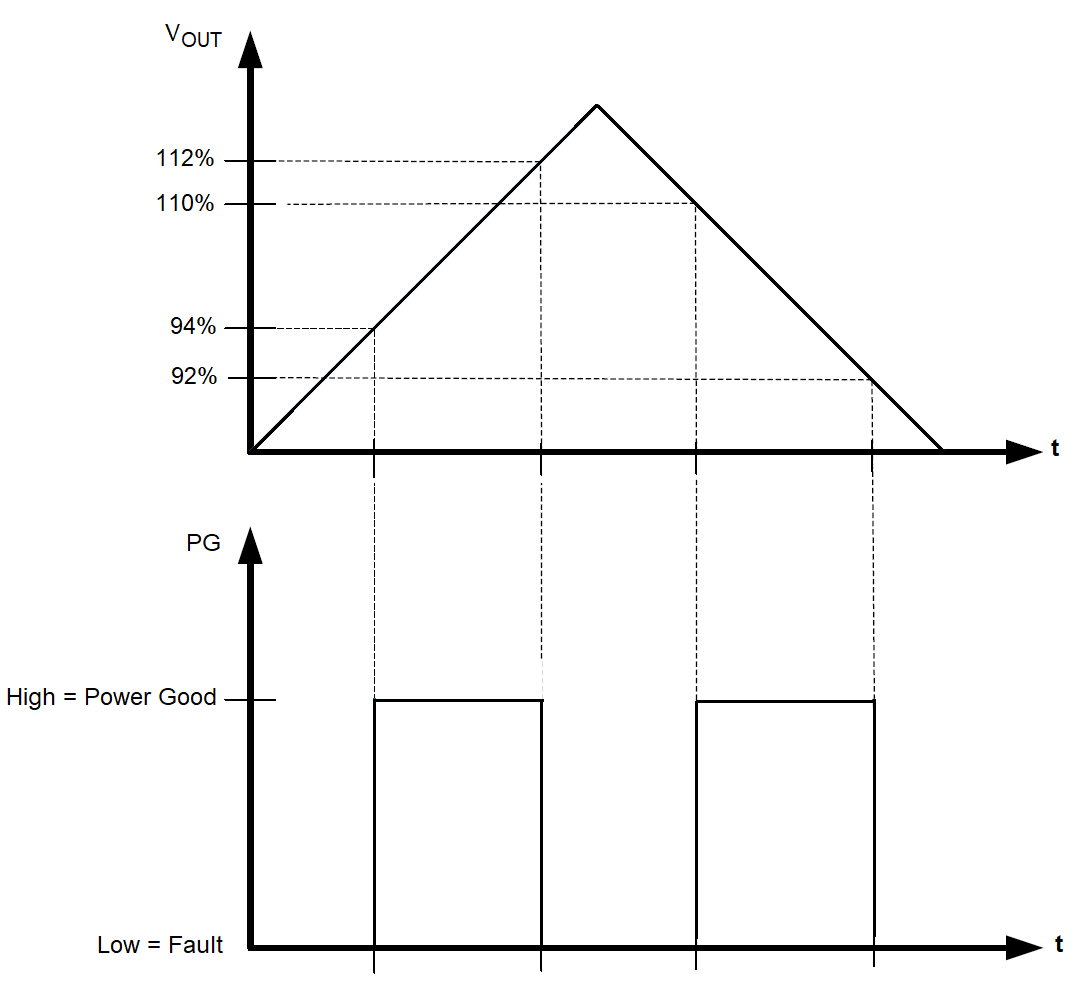

圖 7-5 靜態電源正常運行

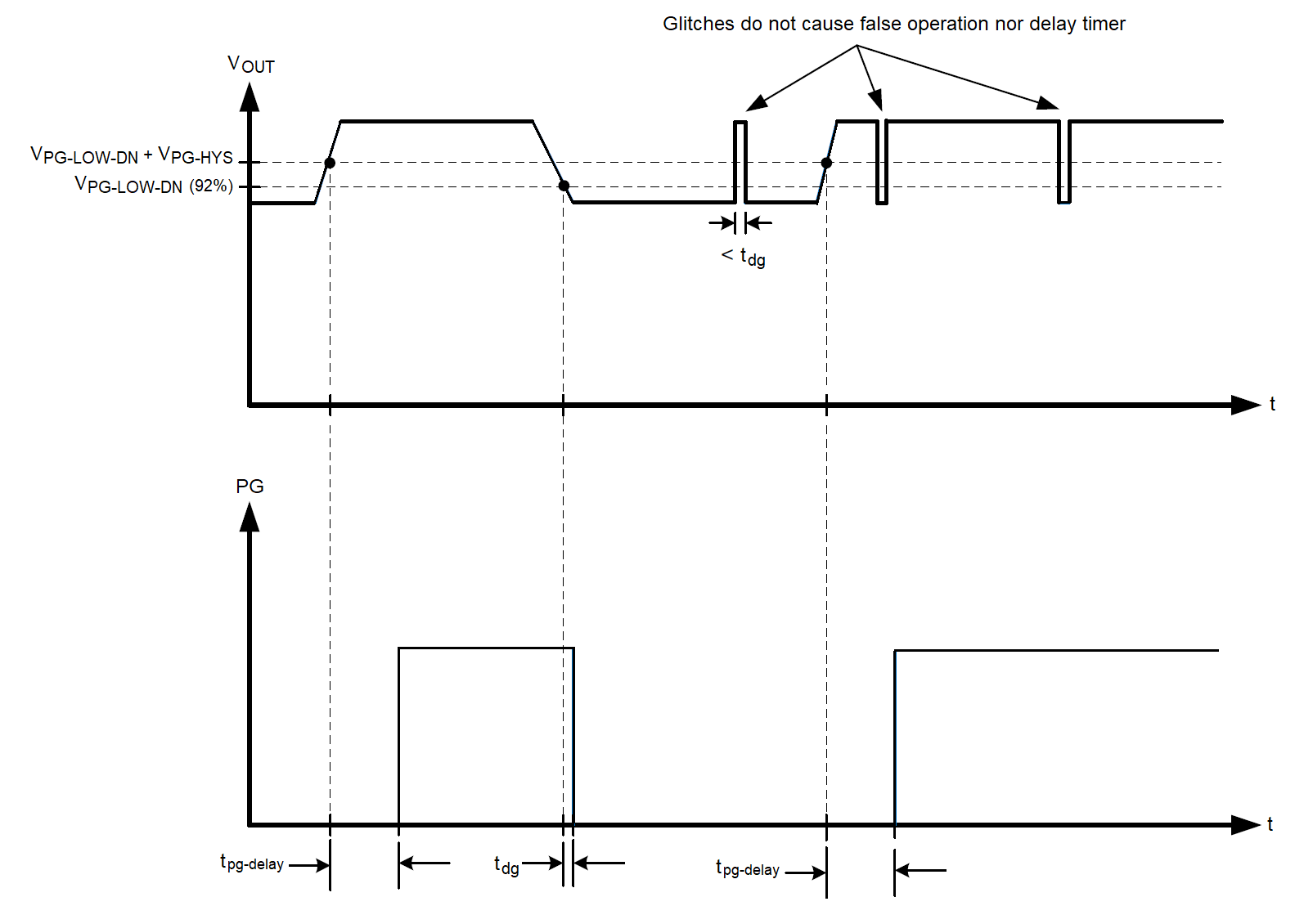

圖 7-6 電源正常時序行為
