9.2.3 應用曲線
除非另有說明，否則以下條件適用：VIN = 12V，VOUT = 5V，fSW =500kHz，L = 4.7μH，COUT = 66μF，T = 25°C。

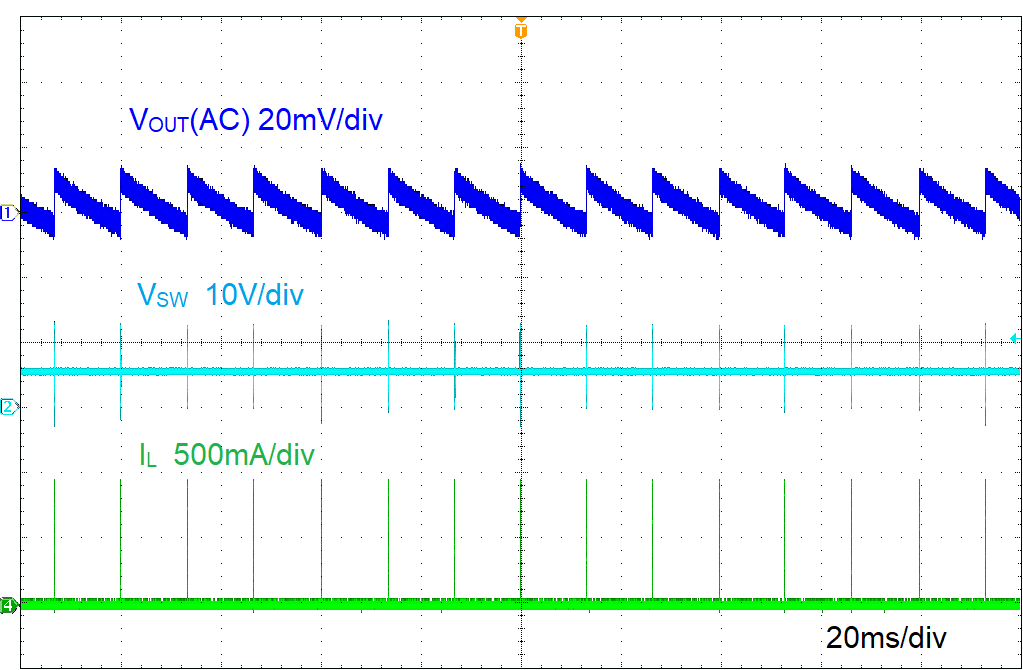

圖 9-2 空載時的紋波

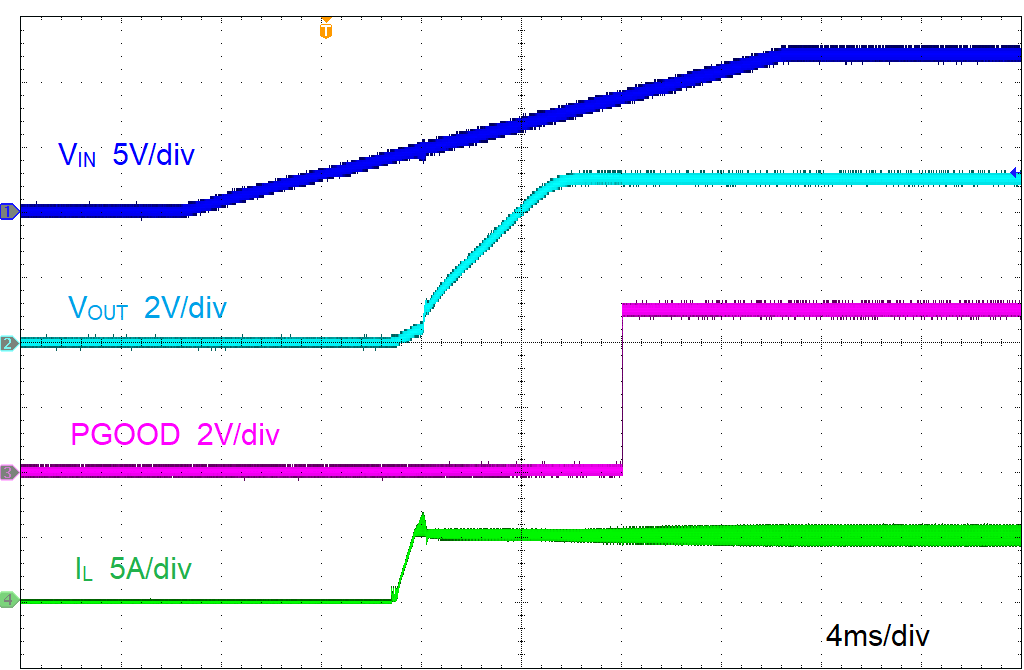

圖 9-4 由 VIN 啟動

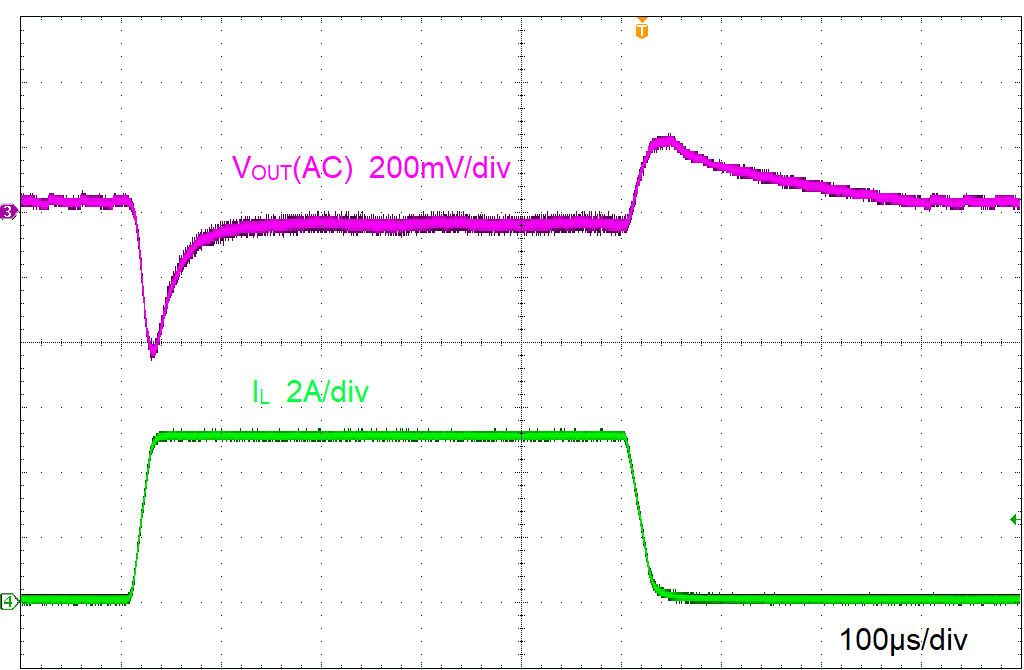

圖 9-6 負載瞬態

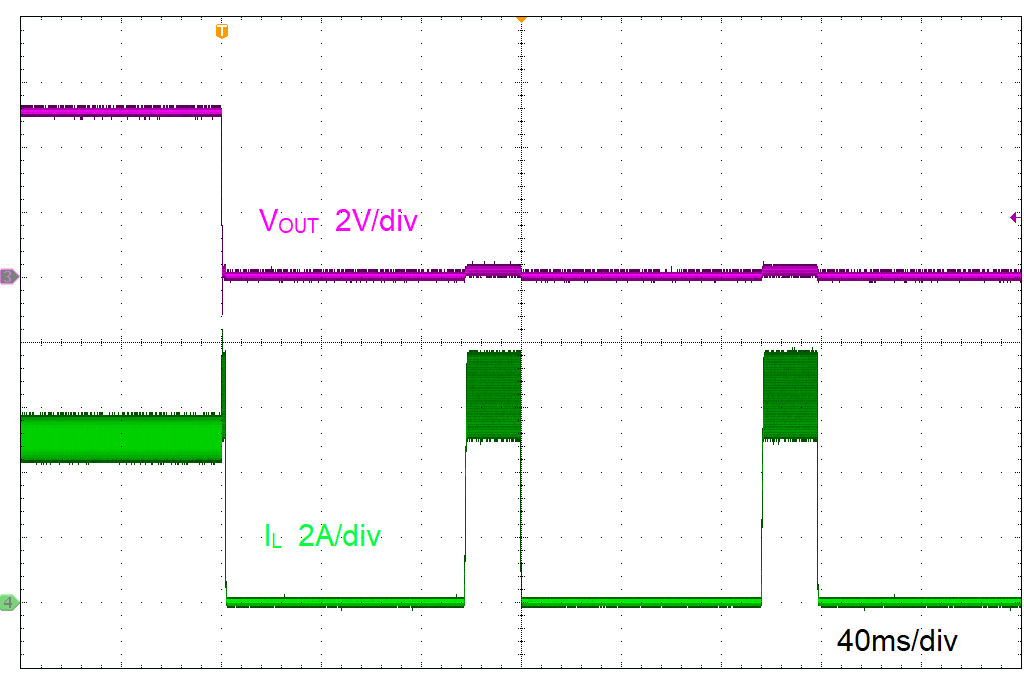

圖 9-8 短路保護

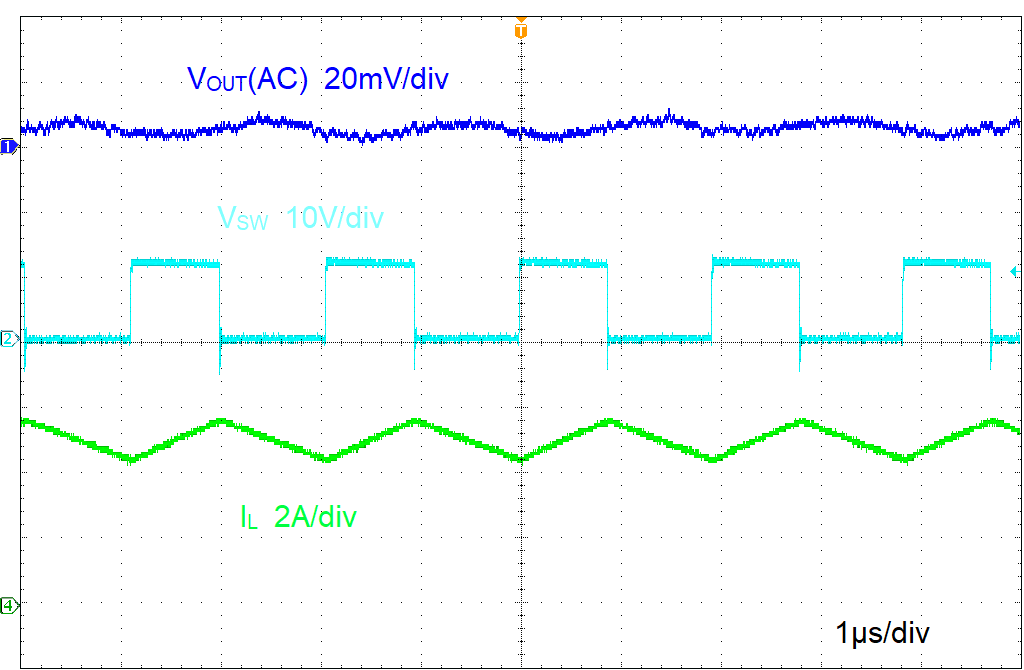

圖 9-3 滿載時的紋波

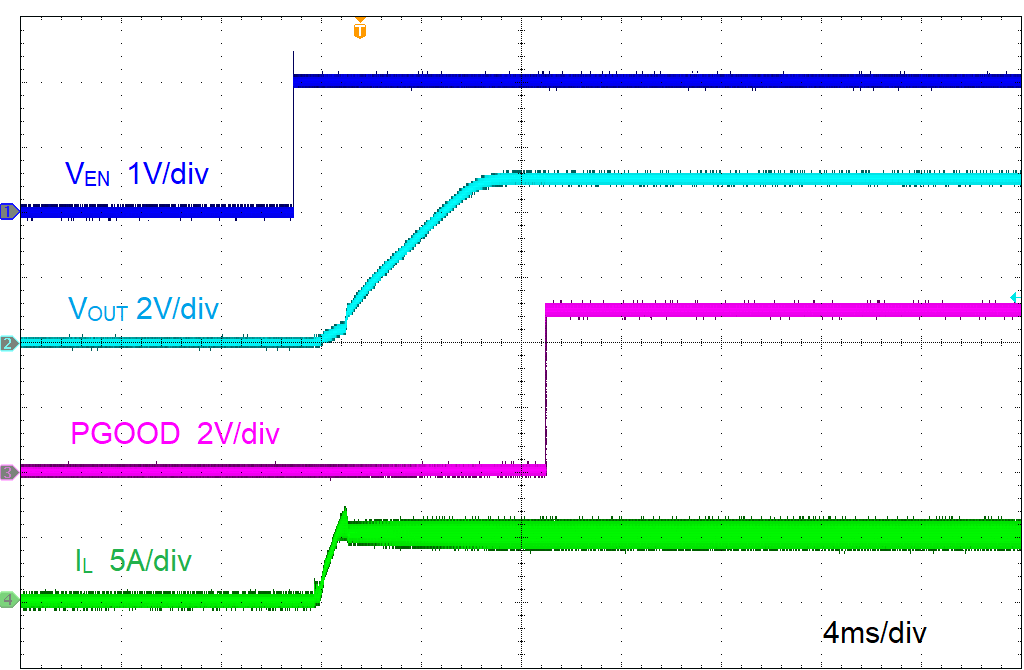

圖 9-5 由 EN 啟動

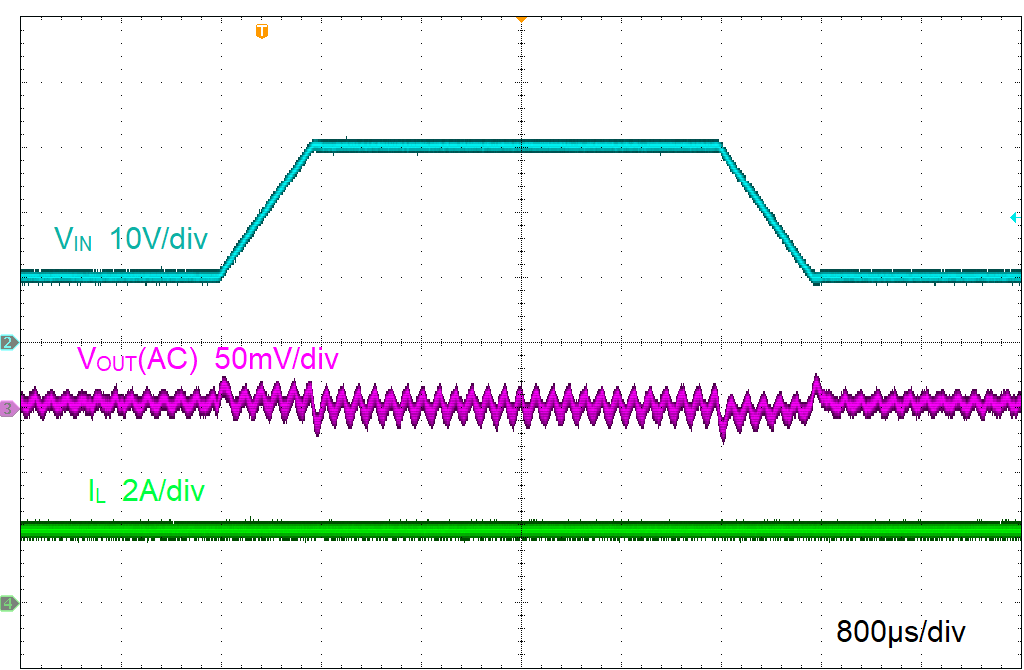

圖 9-7 線路瞬態

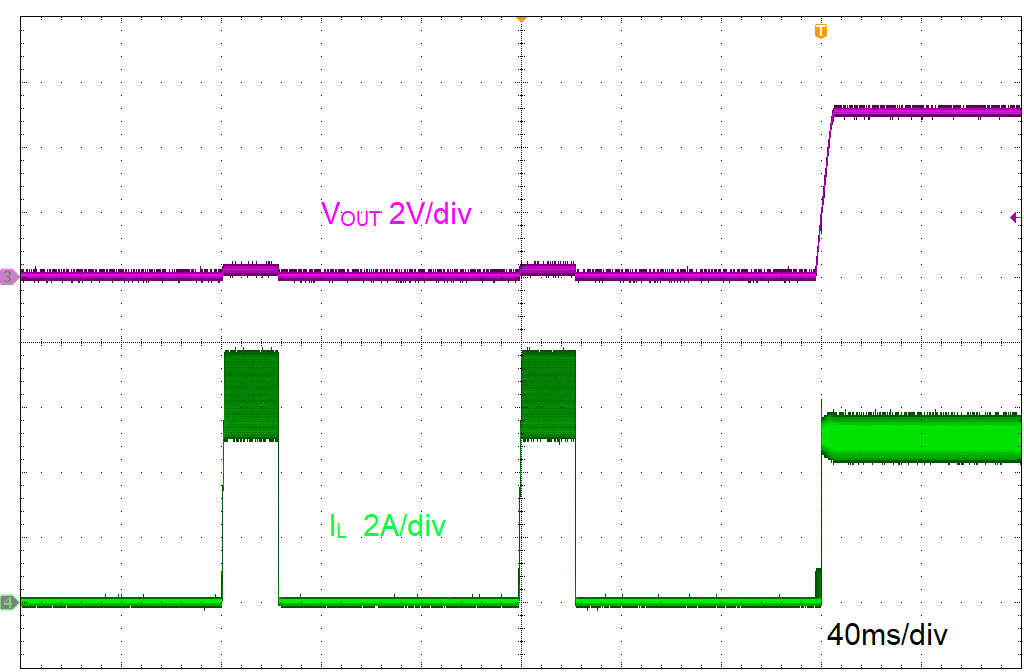

圖 9-9 短路恢復
