ZHCSUG8 September 2024 LMR51425 , LMR51435
PRODUCTION DATA
8.2 典型應用
LMR514x5 只需很少的外部元件，即可實現將寬范圍的電源電壓轉換成固定輸出電壓。圖 8-1 展示了基本原理圖。

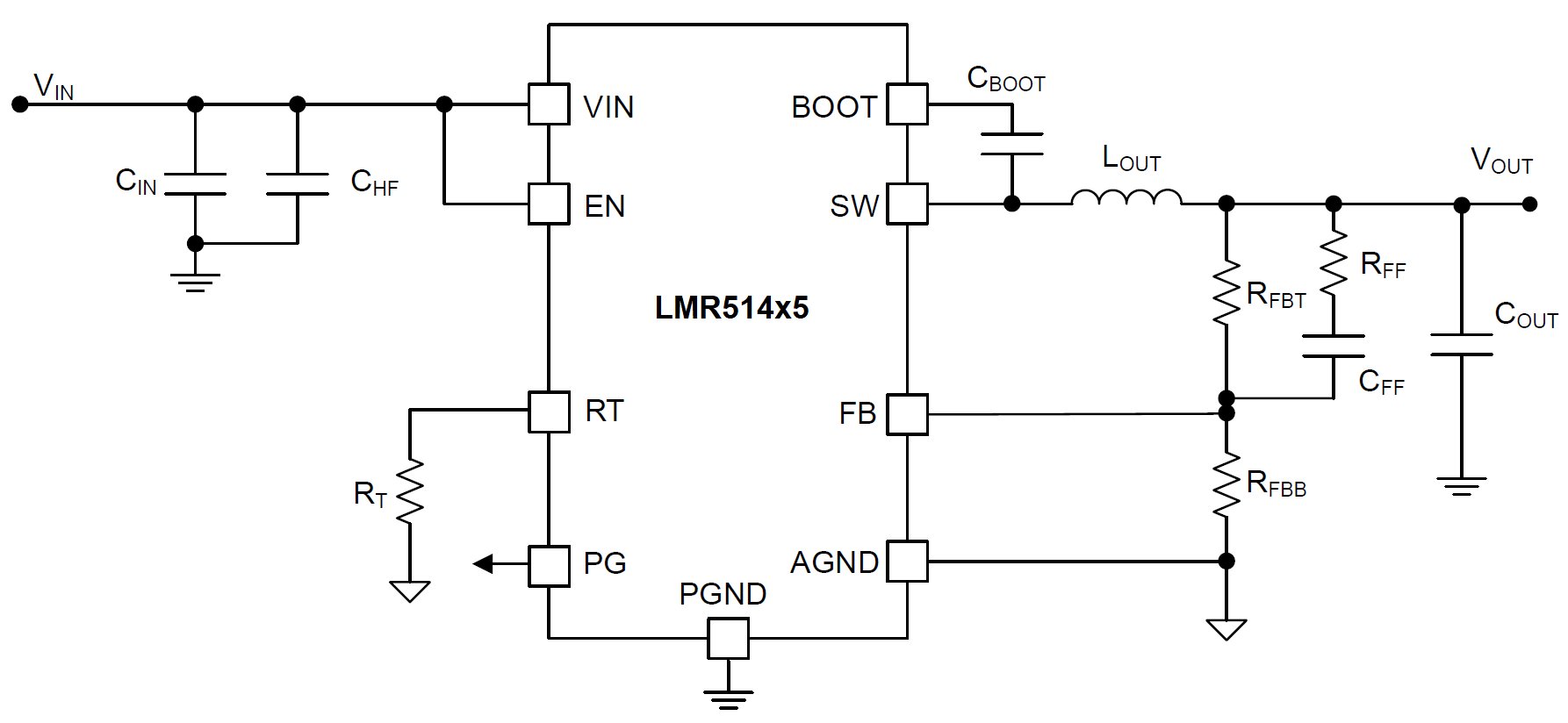

圖 8-1 應用電路外部元件必須滿足應用的需求，以及器件控制環路的穩定性標準。使用下面的表格來簡化輸出濾波器元件選型。
表 8-1 LMR51425 的 L 和 COUT 典型值
| fSW (kHz) | VOUT (V) | L (μH) | COUT (μF) (1) | RFBT (kΩ) | RFBB (kΩ) | CFF (pF) | RFF (kΩ) |
|---|---|---|---|---|---|---|---|
| 500 | 3.3 | 6.8 | 47 | 100 | 31.6 | 27 | 1 |
| 5 | 8.2 | 33 | 100 | 19.1 | 27 | 1 | |
| 12 | 12 | 18 | 100 | 7.15 | 27 | 1 | |
| 1000 | 3.3 | 3.3 | 27 | 100 | 31.6 | 18 | 1 |
| 5 | 4.7 | 18 | 100 | 19.1 | 18 | 1 |
(1) 該表中使用了陶瓷電容器。所有 COUT 值均是降額后的值。
表 8-2 LMR51435 的 L 和 COUT 典型值
| fSW (kHz) | VOUT (V) | L (μH) | COUT (μF) (1) | RFBT (kΩ) | RFBB (kΩ) | CFF (pF) | RFF (kΩ) |
|---|---|---|---|---|---|---|---|
| 500 | 3.3 | 4.7 | 68 | 100 | 31.6 | 27 | 1 |
| 5 | 6.8 | 47 | 100 | 19.1 | 27 | 1 | |
| 12 | 10 | 20 | 100 | 7.15 | 27 | 1 | |
| 1000 | 3.3 | 2.2 | 39 | 100 | 31.6 | 18 | 1 |
| 5 | 3.3 | 27 | 100 | 19.1 | 18 | 1 |
(1) 該表中使用了陶瓷電容器。所有 COUT 值均是降額后的值。
