ZHCSUG8 September 2024 LMR51425 , LMR51435
PRODUCTION DATA
除非另有說明,否則 VIN = 12V,fSW= 500kHz,TA = 25°C。
| fSW = 500kHz | VOUT = 5V | LMR51435 |
| fSW = 500kHz | VOUT = 3.3V | LMR51435 |
| fSW = 500kHz | VOUT = 5V | LMR51425 |
| fSW = 500kHz | VOUT = 3.3V | LMR51425 |
| VOUT = 5V | PFM 版本 |

| VOUT = 5V | PFM 版本 |

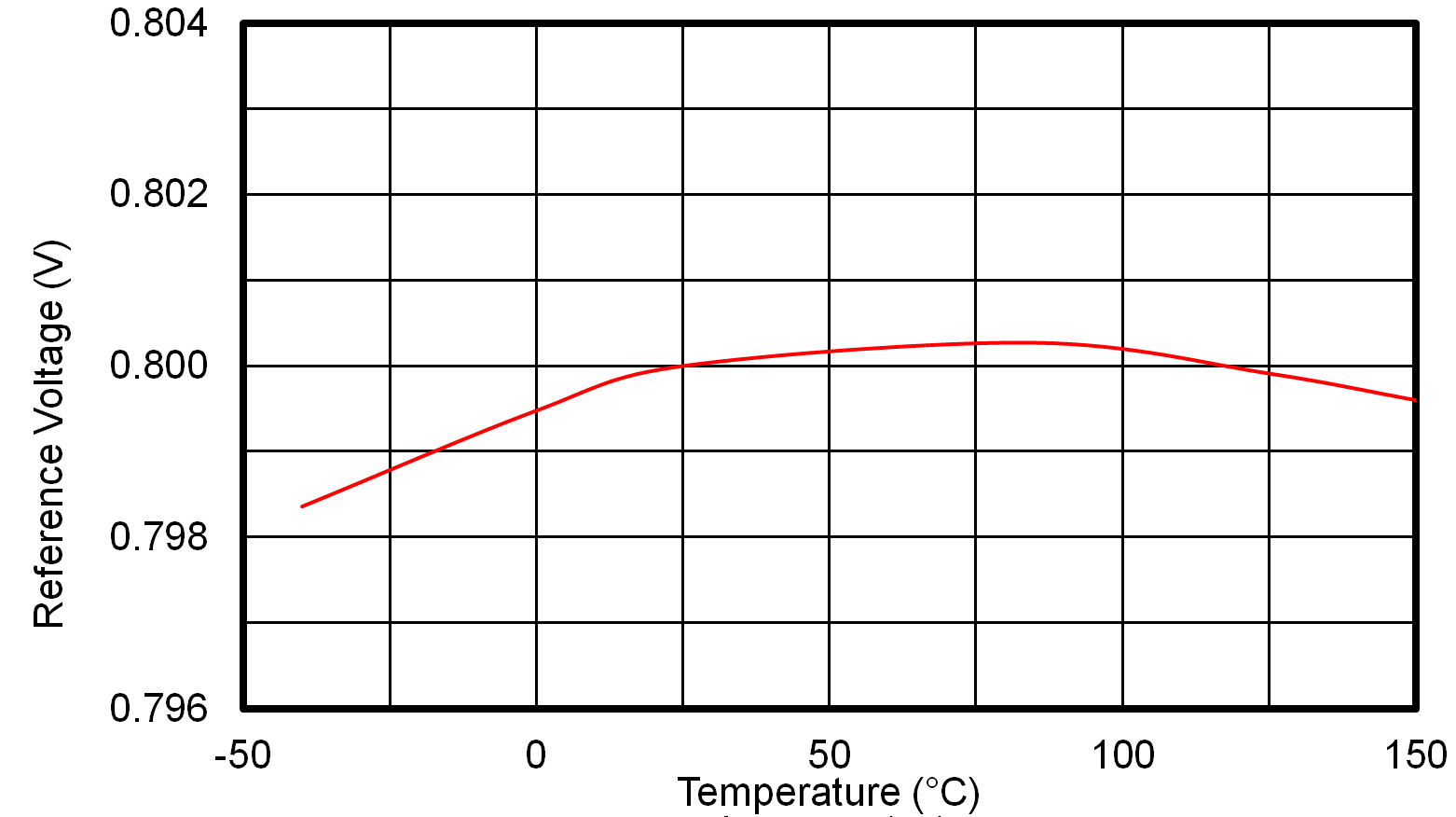

圖 6-15 基準電壓

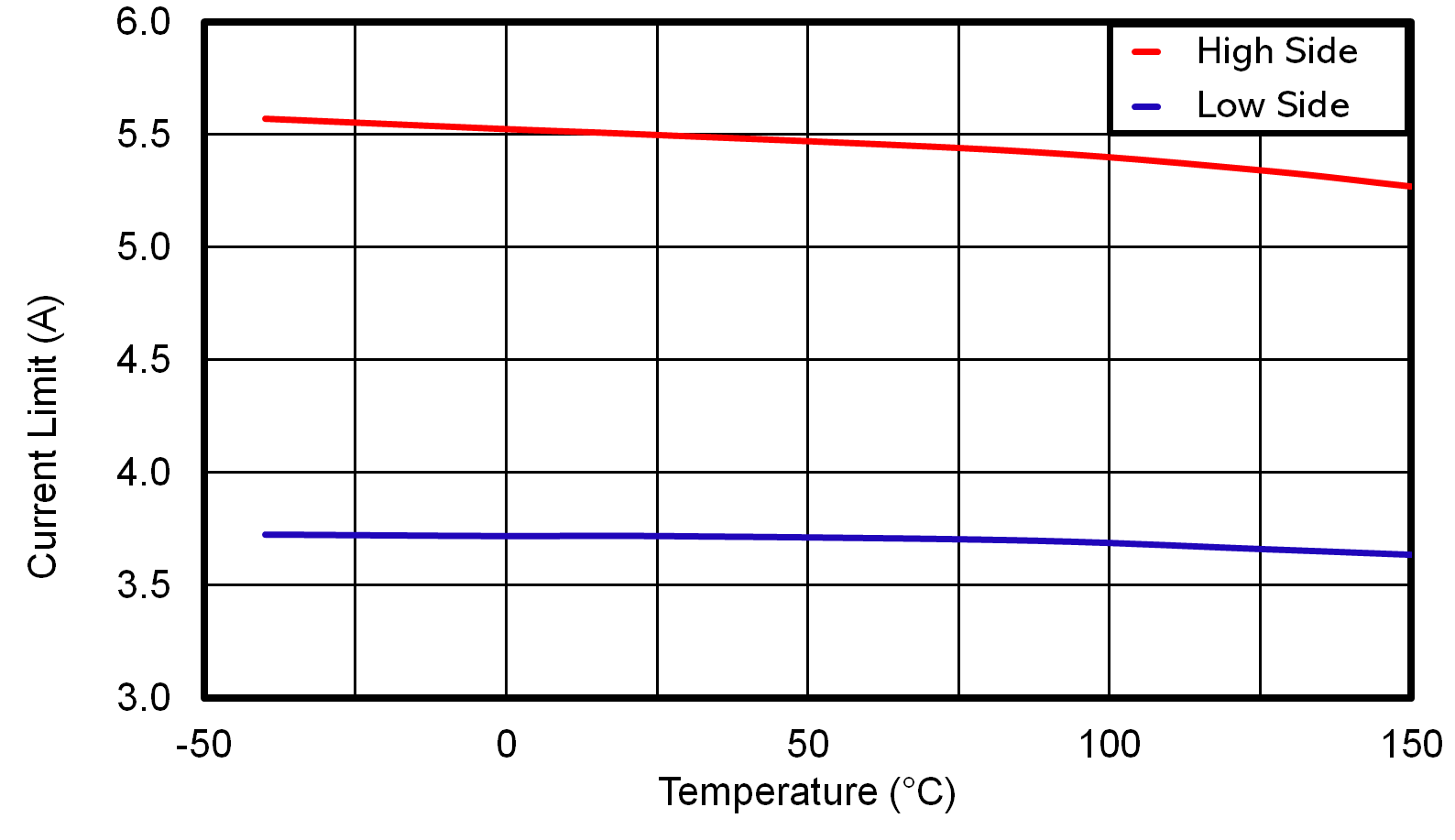

圖 6-17 LMR51435 高側和低側電流限值| fSW = 1MHz | VOUT = 5V | LMR51435 |
| fSW = 1MHz | VOUT = 3.3V | LMR51435 |
| fSW = 1MHz | VOUT = 5V | LMR51425 |
| fSW = 1MHz | VOUT = 3.3V | LMR51425 |
| VOUT = 3.3V | PFM 版本 |

| VOUT = 3.3V | PFM 版本 |

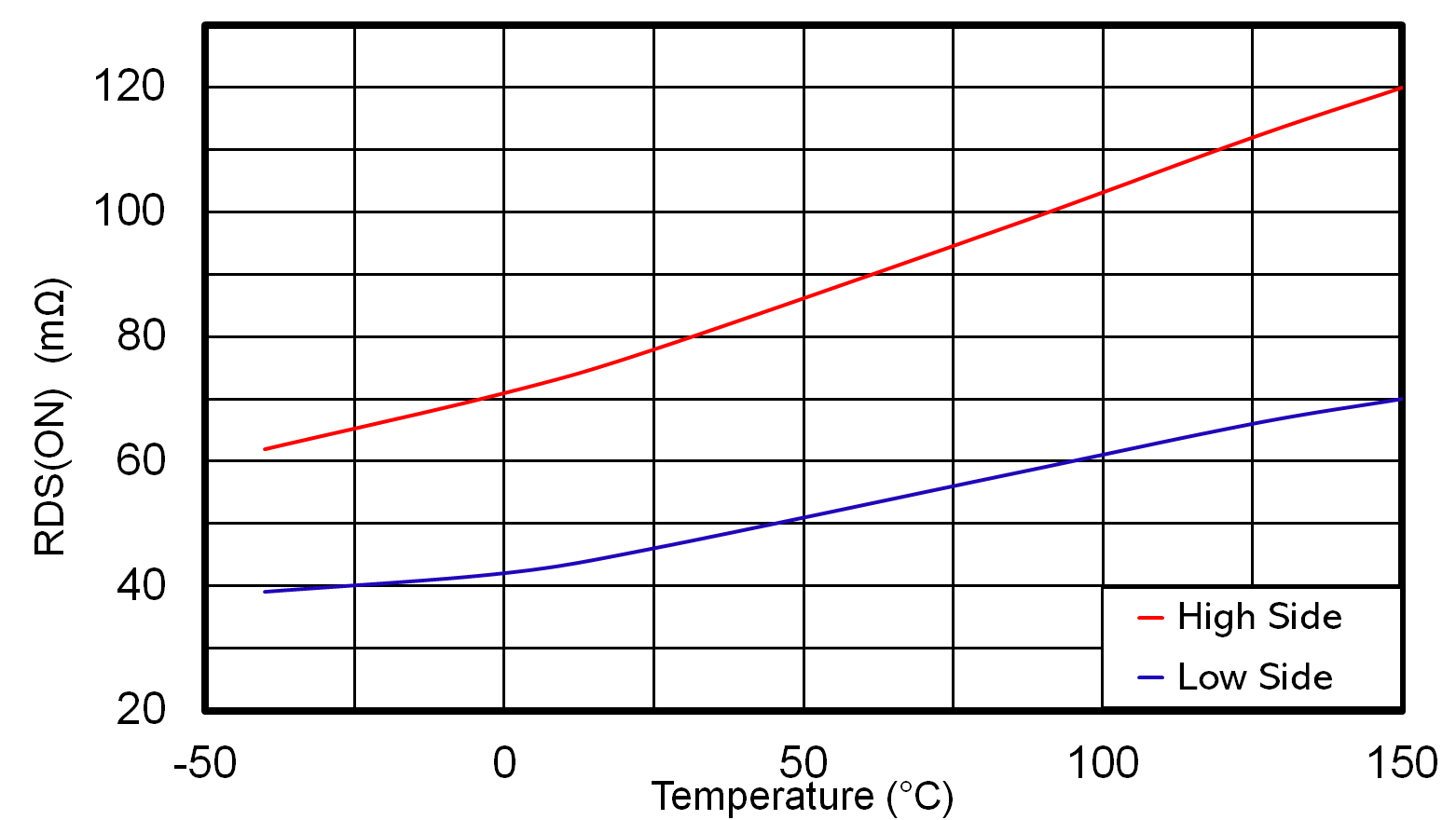

圖 6-16 高側和低側開關 RDS_ON
圖 6-18 LMR51425 高側和低側電流限值
