ZHCSTQ7A November 2023 – February 2024 LMR38025-Q1
PRODUCTION DATA
7.3.1 固定頻率峰值電流模式控制
LMR38025-Q1 是一款同步降壓轉換器，具有集成式高側 (HS) 和低側 (LS) 開關（同步整流器）。LMR38025-Q1 通過使用受控的占空比打開高側和低側 NMOS 開關，來提供穩定的輸出電壓。高側開關導通期間，SW 引腳電壓上升至約 VIN，電感器電流 iL 以線性斜率 (VIN – VOUT)/L 增加。當高側開關被控制邏輯斷開時，低側開關在經過反擊穿死區時間后將會導通。電感電流通過低側開關以斜率 VOUT/L 放電。降壓轉換器的控制參數為占空比 D = tON/TSW，其中 tON 是高側開關導通時間，TSW 是開關周期。轉換器控制環路通過調整占空比 D 來維持恒定的輸出電壓。在可忽略損耗的理想降壓轉換器中，D 與輸出電壓成正比，與輸入電壓成反比：D = VOUT/VIN。

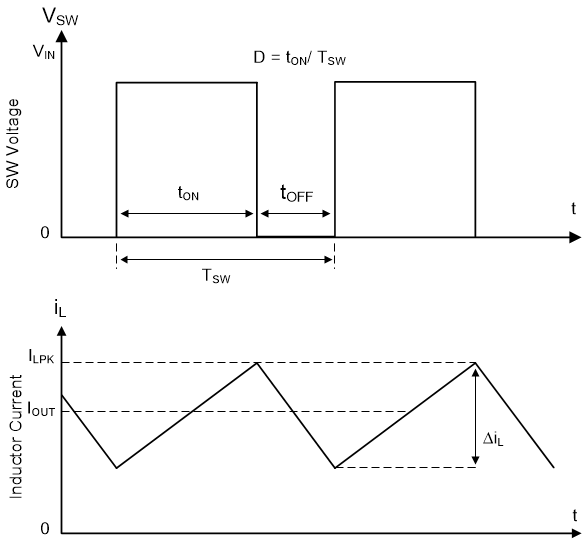

圖 7-1 連續導通模式 (CCM) 下的 SW 節點和電感器電流波形LMR38025-Q1 采用固定頻率峰值電流模式控制。通過調節峰值電流命令，高增益電壓反饋環路用于獲得經精確穩壓的輸出電壓。通過檢測高側開關的峰值電感電流，并與峰值電流閾值進行比較來控制高側開關的導通時間。電壓反饋環路具有內部補償功能，需要較少外部元件，使設計和提供幾乎任何輸出電容器組合的穩定操作變得簡單。正常負載條件下，轉換器以固定開關頻率工作。在輕負載條件下，LMR38025-Q1 將以 PFM 模式工作來維持高效率，或以 FPWM 模式工作來實現低輸出電壓紋波、嚴密輸出電壓調節和恒定的開關頻率。
